ADAR4001ACPZは、2 GHzから18 GHzの周波数帯域に対応する4入力1出力のビームフォーマーIC（BFIC）で、フェーズドアレイ受信アプリケーション向けに最適化されています。真のタイムディレイベースのコアにより、ビームスクイントのない広帯域動作を実現します。時間遅延ユニット（TDU）のフルスケール遅延は、それぞれ最小ステップサイズが2 psと4 psである254 psまたは508 psに設定可能です。2 GHzではこれによって365°の位相調整範囲が得られ、18 GHzでは最小位相ステップサイズが13°となります。

各パスには、ステップサイズ0.5 dBの31.5 dBデジタルステップアッテネーター（DSA）が搭載されています。

チップ上のすべてのレジスタの制御は、シンプルな3線または4線のシリアルポートインターフェース（SPI）を介して行われます。4つのアドレスピンにより、同じシリアルライン上で最大16台のデバイスをSPIで制御可能です。

オンチップのランダムアクセスメモリ（RAM）とファーストイン・ファーストアウト（FIFO）メモリは、それぞれ最大64と16のビーム状態を格納可能です。オンチップシーケンサーは、RAMまたはFIFOから取得したビーム状態を選択し進めるために使用できます。

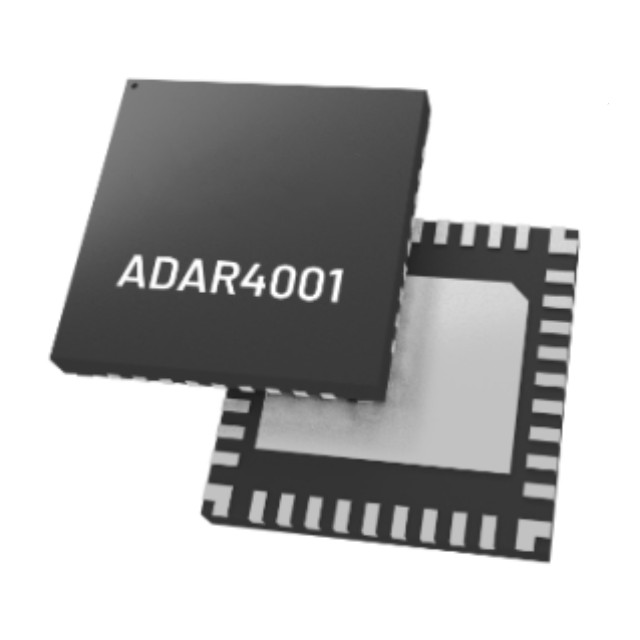

ADAR4001ACPZは、36ピン6mm×6mm LFCSPパッケージで提供され、−40°Cから+85°Cの温度範囲で仕様が定められています。

ADAR4001ACPZの特長

広帯域、2 GHzから18 GHzの周波数範囲

4入力、1出力

広帯域ビームスクイントフリー動作を実現する真の時間遅延コア

0 psから508 psの範囲で4 psの解像度

0 psから254 psの範囲で2 psの解像度

31.5 dBのゲイン調整範囲（0.5 dBステップサイズ）

4ビットのピンプログラマブルデバイスアドレス設定

オンチップシーケンサー

レジスタ、RAM、またはFIFO経由のビーム更新

プログラマブルアンプバイアス

ADAR4001ACPZの応用例

フェーズドアレイ通信リンク

衛星通信（SATCOM）

フェーズドアレイレーダー

電子戦

テストおよび測定機器
