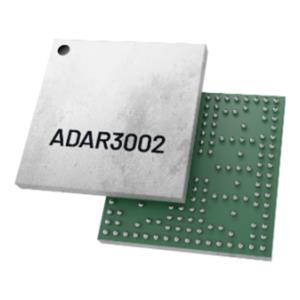

ADAR3002ACBZ は、17.7 GHz から 21.2 GHz の受信帯域、2 つのビーム、および 4 つの双極化要素を備えた、偏波フェーズドアレイ用のビームフォーミングチップです。16本のRFパスそれぞれが、可変振幅と位相（VAP）ブロックを介して≥31 dBの利得調整範囲と360度の位相調整を提供し、解像度はそれぞれ≤0.5 dBと5.625度未満です。各VAPにはデジタルステップ減衰器（DSA）と位相シフトユニット（PSU）が含まれます。

チップ内の制御レジスタとメモリは、シンプルな3線または4線のシリアルポートインターフェース（SPI）経由でアクセス可能です。さらに、SPIは4つのアドレスピンを介して、同一のシリアルライン上に最大16個のデバイスを制御できます。ランダムアクセスメモリ（RAM）は最大256個のビーム状態を保存でき、各ビームの各極化は64個のビーム状態に組織化されています。タイミングコントローラーは、RAMまたはFIFOからビーム状態を選択し、推進します。

ADAR3002ACBZは、176ボールの6.6×6.6mmウェハレベルチップスケールパッケージ（WLCSP）を採用し、定格温度範囲は−40°Cから+85°Cです。

ADAR3002ACBZ の応用

モバイル Ka バンド衛星通信応用

航空基地

地上端末

海運ターミナル

ADAR3002ACBZ の主要な特性

周波数範囲 17.7 GHz から 21.2 GHz

ノイズ係数（電子ゲイン使用時）= 2.0 dB

低消費電力 = 362mW（標準バイアス設定時）

8つのプログラマブルアンプバイアス設定

RMS利得誤差 = 0.2 dB

RMS位相誤差 = 2.3度

19.5 GHz時、相関利得 = 25.1 dB

すべての8つの入力が駆動

19.5 GHz時、単一利得 = 7.1 dB

19.5 GHz 時の IIP3 = -21.6 dBm

19.5 GHz 時の IP1dB = -29.4 dBm

交差偏波隔離度 = 25 dB

0 度から 360 度の位相調整範囲

5.625 度のステップ/解像度

≥31 dB ゲイン調整範囲

≤0.5 dB ゲイン解像度

256 個のプリセットビーム位置を保存するためのメモリ

各ビームのそれぞれの偏光ごとに 64 個のビーム状態

ビーム状態を選択するためのユーザープログラム可能タイミングコントローラー

64 個のビーム位置を保存するための FIFO メモリ

各ビームのそれぞれの偏光ごとに 16 個のビーム状態

可変のSPI長により、柔軟で効率的なビームコマンドを実現

1から16の開口ビームの更新、リセット、およびミュート

温度センサーとAMUXピンを統合するための8ビットADC

3線または4線SPI
