ADAR3003ACBZ は、27GHz から 31GHz の送信帯域、1 つのビーム入力、および 4 つの双極化要素出力を備えた、偏波フェーズドアレイ用のビームフォーミングチップです。8つのRFパスそれぞれが可変振幅と位相（VAP）モジュールを通過し、≥31.5 dBの利得調整範囲と360°の位相調整範囲を提供し、利得と位相の分解能はそれぞれ≤0.5 dBと5.625°未満です。各VAPにはデジタルステップ減衰器（DSA）と位相シフトユニット（PSU）が含まれます。各経路の出力には統合されたRFパワー検出器が搭載されており、測定範囲は18dBです。

チップ上のすべての制御レジスタとメモリへのアクセスは、シンプルな3線または4線のシリアルポートインターフェース（SPI）を介して行われます。さらに、SPI は4つのアドレスピンを介して同一シリアルライン上の最大16個のデバイスを制御可能です。ランダムアクセスメモリ（RAM）は最大128個のビーム状態を保存でき、各ビームの偏光は64個のビーム状態に組織化されています。チップ上のシーケンサーは、RAMまたは先入れ先出し（FIFO）からビーム状態を選択し推進します。

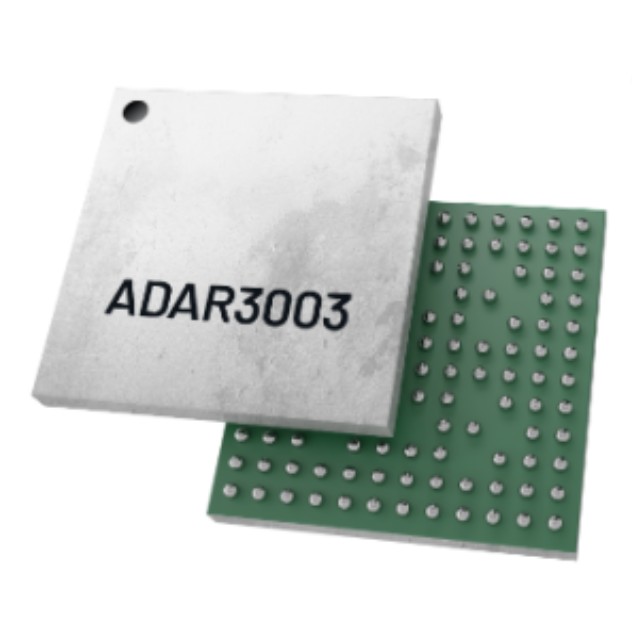

ADAR3003ACBZ は、128球 5mm × 5mm ウェハレベルチップスケールパッケージ (WLCSP) を採用し、定格温度範囲は -40°C から +85°C です。

特性（ADAR3003ACBZ）

27GHzから31GHzのRF周波数範囲

プログラマブルアンプバイアス

消費電力範囲（静止時）：571mWから805mW

利得範囲：29.2GHz時、20.8dBから23.3dB

出力P1dB範囲：29.2GHz時、13.1dBmから11.8dBm

OP1dB時の消費電力：1.01W（標準バイアス）

29.2GHzおよび標準バイアス時の仕様

DSA 0からDSAコード31のRMS利得誤差：0.98dB

PSU コード 0 から PSU コード 63 までの RMS 位相誤差：4.7°

最大パスゲイン：22.7 dB

OIP3：20.2 dBm

OP1dB：12.1 dBm

出力 PSAT：14.5 dBm

出力 NSD：−127.8dBm/Hz

ノイズ指数：22.7 デシベル

隔離（要素間）：< −30.7 デシベル

0° から 360° の位相調整範囲

5.625 位相分解能

≥31.5dB のゲイン調整範囲

≤0.5dB のゲイン分解能

ユーザーがプログラム可能なタイミングコントローラー、ビーム状態の選択に使用可能

128個のプリセットビーム状態を保存するメモリ

各ビーム偏光ごとに64個のビーム状態

32個のビーム状態を保存するFIFOメモリ

各ビーム偏光ごとに16個のビーム状態

可変のSPI長により、柔軟で効率的なビームコマンドを実現

更新、リセット、およびミュート、1から16の光束

8ビットADCを統合、温度センサーとRF検出器用

3線または4線SPI

パッケージ：128ボール 5mm×5mm WLCSP

応用（ADAR3003ACBZ）

モバイルKaバンド衛星通信応用

航空基地

地上端末

海運ターミナル
