ADMV1239BBCZ は、単一チップに統合された37.0 GHzから43.5 GHzのmmW 5G用デュアルチャネルアップコンバーター、デュアルチャネルダウンコンバーター、およびビームフォーマーです。RF集積回路（RFIC）は2x8構成を採用し、2つの送信/受信ストリーム（2T2R）と16の独立したTXおよびRXビームフォーミングチャネルを統合し、単極化および双極化アレイ設計をサポートします。

チップ内の送信/受信スイッチは、1:8パワーディストリビューター/シンセサイザーを介して、各極化の上変調器RF出力と下変調器RF入力を8つの独立したチャネルに接続します。

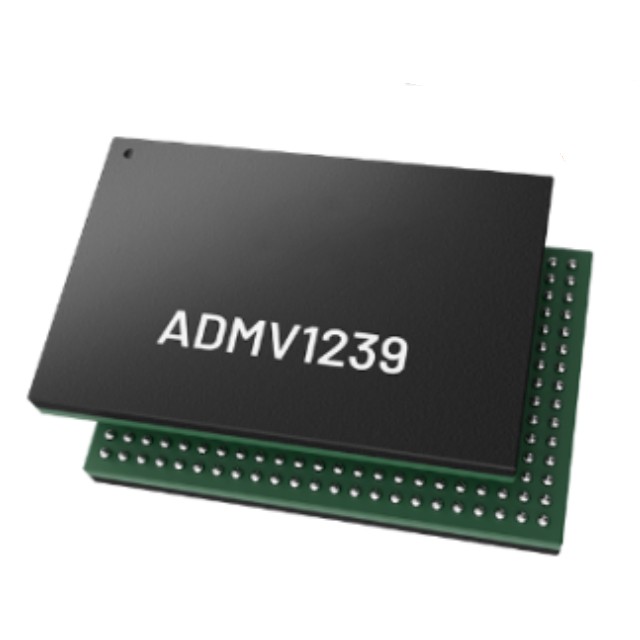

ADMV1239BBCZはコンパクトなチップレベル・ボールグリッドアレイパッケージを採用しています。ADMV1239BBCZは−40°Cから+95°Cのケース温度（TC）範囲で動作します。このパッケージは、ADMV1239BBCZがパッケージの上部から放熱できるように設計されており、効率的な放熱を実現し、プリント基板（PCB）の反対側にアンテナを柔軟に配置可能です。

ADMV1239BBCZ 製品特性

16（2×8）チャネルのビームフォーマーを統合し、2チャネルの送信（TX）と2チャネルの受信（RX）チャネルにアップコンバーター/ダウンコンバーター（UDC）をペアリング

RF範囲：37.0 GHzから43.5 GHz

x4 LO倍増チェーン

雑音抑制用のオプション外部フィルター

前世代と比較して、各ビームフォーマーチャネルの消費電力が大幅に低減

16個の構成可能なTXとRXチャネル

双極化、8つの水平と8つの垂直チャネルと独立したUDCを組み合わせ

50Ωに適合、単端RF入力/出力と単端LO入力

高速TDDスイッチ（TRX_xピンを使用）

チップ内温度センサーによるRXとTXの自動温度補償とゲイン設定

TXとRXのビーム位置用のメモリ

NVMによる位相とゲインのキャリブレーション

アップコンバージョンモード

サイドバンド抑制とキャリアフィードスルー最適化

LOフィードスルーキャリブレーション用のエンベロープ検波器

単一チャネルパワー検波器

ダウンコンバージョンモード

単一RXチャネルのオーバーロード検出回路を統合

3線式または4線式SPI、最大133 MHzのSPIクロック速度をサポート

ADMV1239BBCZ 製品アプリケーション

mmWave 5Gアプリケーション

広帯域通信
