ADMV4801BCCZは、シリコンゲルマニウム（SiGe）素材を採用した24 GHzから29.5 GHzのミリ波（mmW）5Gビームフォーマーです。この射頻集積回路（RF IC）は高度に統合されており、16個の独立した送信および受信チャネルを内蔵しています。送信モードでは、RFフロントエンド（RFC）への入力信号は1:16のパワーディバイダーで分岐され、16個の独立した送信チャネルを通じて送信されます。受信モードでは、入力信号は16個の独立したチャネルを通じて伝送され、16:1のコンバイナーを介してRFCピンに伝送されます。送信モードでは、各チャネルには位相を制御するベクトルモジュレーター（VM）と、振幅を制御する2つのデジタル可変利得アンプ（DVGA）が搭載されています。受信モードでは、各チャンネルには位相を制御するVMと、振幅を制御するDVGAが搭載されています。ベクトルモデレーター（VM）は送信モードまたは受信モードのいずれにおいても、360°の完全な位相調整範囲を提供し、6ビットの解像度（5.625°の位相ステップ）を実現します。送信モードでは、デジタル可変利得アンプ（DVGA）の総ダイナミックレンジ調整範囲は34 dBで、6ビットの解像度を提供し、0.5 dBの振幅ステップに対応します。また、5ビットの解像度で1 dBの振幅ステップにも対応します。受信モードでは、総ダイナミックレンジは17 dBで、6ビットの解像度を提供し、0.5 dBの振幅ステップに対応します。DVGAは、ゲイン範囲全体で平坦な位相応答を提供します。送信チャネルには独立したパワー検出器が内蔵されており、各チャネルのゲイン検出と校正、およびチャネル間のゲイン不一致の検出が可能です。ADMV4801BCCZのRFポートは、パッチアンテナに直接接続可能で、双極化、ミリ波、5Gサブアレイを構築できます。

ADMV4801BCCZのプログラムは、3線または4線のシリアルポートインターフェース（SPI）経由で実現可能です。チップ上に統合された低電圧差レギュレーター（LDO）は、SPI回路に1.8 Vの電源を供給し、必要な電源領域の数を削減します。複数のSPIモードが選択可能で、高速起動と通常動作時の制御を実現します。各チャネルの振幅と位相は個別に設定可能であり、チップ上のメモリを使用して複数のチャネルを同時にプログラミングすることでビームフォーミングを実現できます。チップ上のメモリは最大256のビーム位置を保存でき、送信または受信モードに割り当て可能です。専用負荷ピンにより、同一アレイ内のすべてのデバイスを同期させることができます。送信と受信モードの制御ピンを提供し、送信と受信モードの迅速な切り替えを実現します。

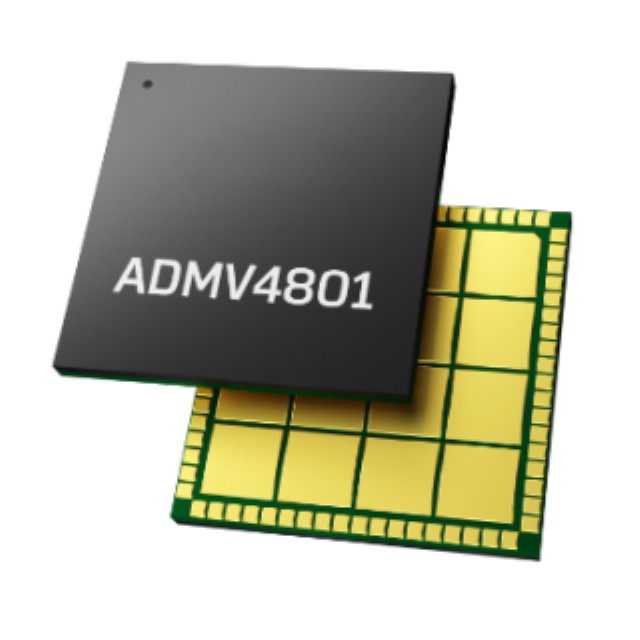

ADMV4801BCCZは、コンパクトで熱強化型、10 mm × 10 mm、RoHS準拠のランドグリッドアレイ（LGA）パッケージを採用しています。ADMV4801の動作温度範囲は−40°Cから+95°Cです。このLGAパッケージは、ADMV4801BCCZをパッケージの上部から放熱できるように設計されており、最も効果的な熱放散を実現し、プリント基板（PCB）の反対側にアンテナを柔軟に配置可能です。

ADMV4801BCCZ 製品特性

RF 周波数範囲：24 GHz から 29.5 GHz、n257、n258、および n261 バンドを1つのスペースに統合

16の選択可能なTXチャネル

16の選択可能なRXチャネル

50ΩのシングルエンドRF入力および出力

高解像度ベクトルモジュレーターによる位相制御

高解像度DGAによる振幅制御

温度補償

メモリにTXとRXのビーム位置を保存

動作温度は最大95°C

3GPP規格に準拠

ADMV4801BCCZの応用分野

5Gアプリケーション

ブロードバンド通信

テストと測定

航空宇宙と防衛
