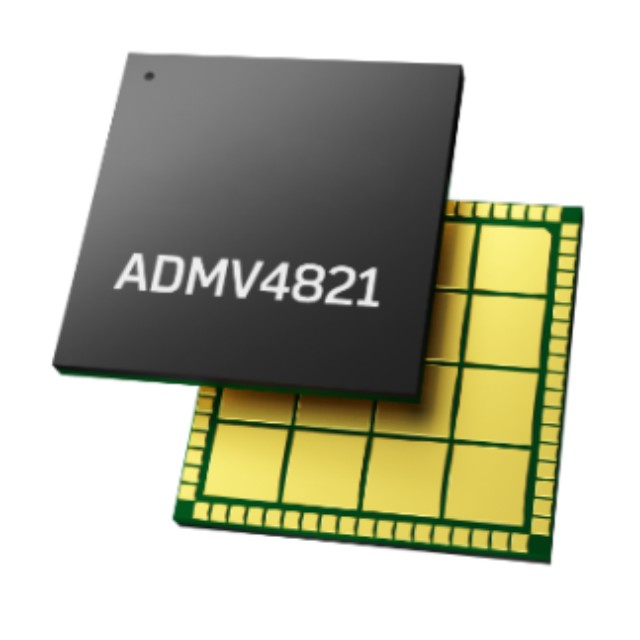

ADMV4821BCCZは、シリコンゲルマニウム（SiGe）素材を採用した24 GHzミリ波（mmW）から29.5 GHzミリ波までの5Gビームフォーマーです。この射頻集積回路（RF IC）は高度に集積化されており、16の独立したチャンネルを内蔵し、送信と受信の両機能を備えています。ADMV4821BCCZは、独立したRFVとRFHの入力/出力共有ピンを介して、8つの水平偏波と8つの垂直偏波アンテナをサポートします。

送信モードでは、RFVとRFHの入力信号は2つの独立した1:8パワーディバイダーで分岐され、8つの独立した対応する送信チャネルを通じて送信されます。このモードでは、各チャネルには位相を制御するベクトルモデレーター（VM）と、振幅を制御する2つのデジタル可変ゲインアンプ（DVGAs）が搭載されています。

受信モードでは、入力信号は2組の8つの受信チャネル（垂直または水平）を介して伝送され、独立した8:1コンバイナーを介してRFVピンに接続され、別の独立した8:1コンバイナーを介してRFHピンに接続されます。このモードでは、各チャネルには位相制御用のVMと振幅制御用のDVGAが搭載されています。

VMは送信モードまたは受信モードのいずれにおいても、360°の完全な位相調整範囲を提供します。VMは6ビットの解像度を提供し、5.625°の位相ステップに対応します。

送信モードでは、DVGAの総ダイナミックレンジ調整範囲は32.4 dBです。DVGAsは5ビットまたは6ビットの解像度を提供し、それぞれ1.0 dBまたは0.5 dBの振幅ステップに対応します。

受信モードでは、DVGAは17.1 dBのダイナミックレンジ調整を可能にします。DVGAは6ビットの解像度を提供し、0.5 dBの振幅ステップを引き起こします。DVGAsは、ゲイン範囲全体で平坦な位相応答を提供します。

送信機チャネルには、各チャネルのゲインおよびチャネル間のゲイン不一致を検出・校正するための独立したパワー検出器が搭載されています。ADMV4821BCCZのRFポートをパッチアンテナに直接接続することで、双極化ミリ波5Gサブアレイを作成できます。

ユーザーは3線または4線のシリアルポートインターフェース（SPI）を介してADMV4821をプログラミングできます。チップに統合された低電圧差（LDO）レギュレーターは、SPI回路用に1.8 Vの電源を生成し、必要な電源ドメインの数を削減します。複数のSPIモードが提供され、高速起動と通常動作時の制御を実現します。

ユーザーは各チャネルの振幅と位相を個別に設定するか、チップ上のメモリを使用して複数のチャネルを同時にプログラミングし、ビームフォーミングを実現できます。チップ上のメモリは最大256のビーム位置を保存でき、これらの位置は送信機または受信機モードに任意の組み合わせで割り当て可能です。さらに、4つのアドレスピンにより、SPI経由で同一のシリアルバス上の最大16台のデバイスを制御できます。専用の水平および垂直偏波負荷ピンにより、同一アレイ内のすべてのデバイスを同期させることができます。水平および垂直偏波送信と受信モード制御ピン（TRXV および TRXH）により、送信と受信モード間の高速切り替えが可能です。

ADMV4821BCCZは、コンパクトで熱強化型の 10 mm × 10 mm、RoHS 準拠のランドグリッドアレイ（LGA）パッケージを採用しています。ADMV4821BCCZの動作温度範囲は−40°Cから+95°Cです。このLGAパッケージは、ユーザーがパッケージの上部からADMV4821BCCZの放熱を行うことを可能にし、最も効果的な熱放散を実現するとともに、プリント基板（PCB）の反対側にアンテナを柔軟に配置するのを可能にします。

ADMV4821BCCZ の応用分野

5G アプリケーション

ブロードバンド通信

テストと測定

航空宇宙と防衛

ADMV4821BCCZ の主要な特性

RF 周波数範囲：24 GHz から 29.5 GHz、n257、n258、および n261 バンドを1つのスペースに統合

16 の選択可能な TX チャンネル

16個の選択可能なRXチャンネル

水平および垂直偏波

50Ω単端RF入力および出力

高解像度ベクトルモジュレーターによる位相制御

高解像度DGAによる振幅制御

温度補償

メモリにTXおよびRXビーム位置を保存

動作温度最大95°C

3GPP規格に準拠
