AD8317ACPZは、RF入力信号を正確にdB出力に変換する解調対数増幅器です。このデバイスは、カスケード増幅器チェーンに漸進圧縮技術を採用し、各段に検波器ユニットを装備しています。このデバイスには、測定モードとコントローラーモードの2つの動作モードがあります。1 MHzから8 GHzの信号に対して、正確な対数一貫性を維持し、最大10 GHzまで動作可能です。典型的な入力ダイナミックレンジは55 dB（50 Ω基準）で、誤差は±3 dB未満です。AD8317ACPZの応答時間は6 ns/10 ns（下降時間/上昇時間）で、50 MHzを超えるパルス周波数を持つRFパルスバーストを検出可能です。環境温度条件下で、このデバイスは優れた対数切片安定性を示します。3.0 Vから5.5 Vの電源で動作し、典型的な消費電流は22 mAで、無効状態では200 μAまで低下します。

AD8317ACPZは、パワーアンプに制御電圧を供給するモードまたはVOUTピンからの測定出力を提供するモードに設定可能です。出力はコントローラーアプリケーションに使用できるため、広帯域ノイズ問題は特別に処理され、最小化されています。このモードでは、設定点制御電圧がVSETピンに作用します。

RFアンプのフィードバックループはVOUTを介して閉ループを形成し、その出力はアンプの出力をVSETに対応する振幅に調整します。AD8317はVOUTピンを介して0 Vから(VPOS − 0.1 V)の出力を提供でき、コントローラーアプリケーションに適しています。測定デバイスとして使用する場合、VOUTは外部でVSETと接続され、RF入力信号の振幅の線形dB減関数として出力電圧VOUTを生成します。

対数勾配は-22 mV/dBで、VSETインターフェースによって決定されます。INHI入力を使用する場合、切断点は15 dBm（50 Ω、CW入力を基準）です。これらのパラメーターは非常に安定しており、電源電圧や温度の変動に影響されません。

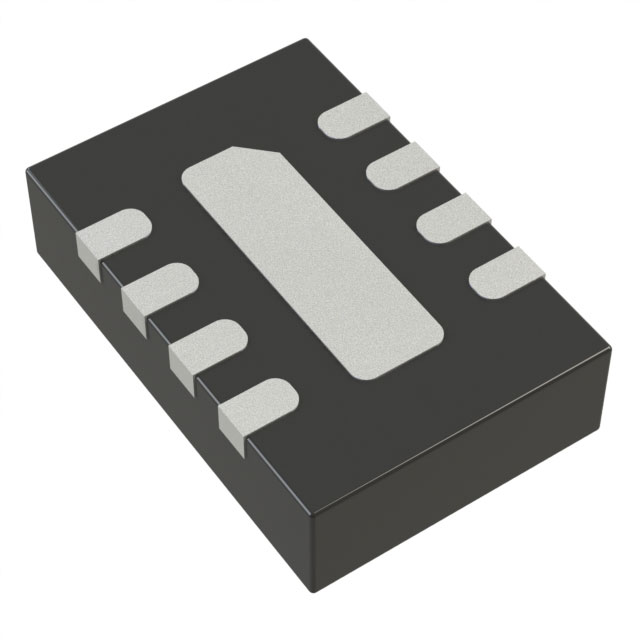

AD8317ACPZはSiGeバイポーラICプロセスで製造され、2 mm × 3 mm、8ピンLFCSPパッケージを採用し、動作温度範囲は-40°Cから+85℃です。

AD8317ACPZ 応用

RF送信機PA設定点制御とレベル監視

無線送信機における電力監視

基地局、WLAN、WiMAX、レーダーにおけるRSSI測定

AD8317ACPZ 特性

帯域幅：1 MHzから10 GHz

高精度：±1.0 dB（全温度範囲）

ダイナミックレンジ：55 dB（最大8 GHzで±3 dBの誤差）

温度安定性：±0.5 dB

低ノイズ測定/コントローラー出力、VOUT

パルス応答時間：6 ns/10 ns（下降/上昇）

小型サイズ、2 mm × 3 mm LFCSPパッケージ

電源電圧：3.0 Vから5.5 V（22 mA）

高速SiGeプロセスで製造
