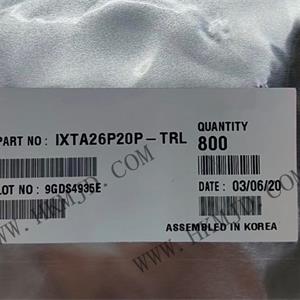

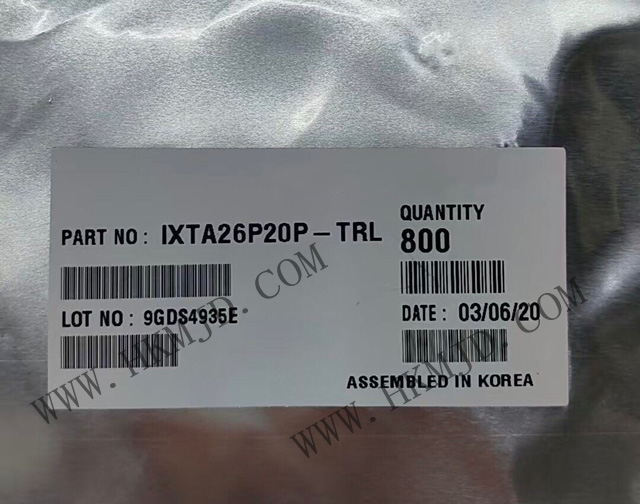

IXTA26P20P は、Littelfuse の特許取得済み Polar™ プロセスで製造された P チャネル強化型パワー MOSFET です。TO-263（D²Pak-3L）表面実装パッケージを採用し、低オン抵抗と低ゲート電荷を両立。並列接続が容易で、高 dv/dt および雪崩エネルギーに耐性があり、高周波数・高電力密度アプリケーションに最適です。

IXTA26P20 主要な特性

• 低 RDS(on)：典型値 140 mΩ、最大 170 mΩ（@ VGS = 10 V、ID = 13 A）

• 低ゲート電荷：Qg = 56 nC（典型値 @ VGS = 10 V）

• 迅速なスイッチング：上昇/下降時間 < 100 ns、高周波駆動に最適

• 高出力密度：300 W（Tc = 25 °C）

• アバランシェとdv/dt定格、正の温度係数、並列均流に最適

IXTA26P20 製品特性

製品種類:    MOSFET

技術:    Si

実装方式:    SMD/SMT

パッケージ/ケース:    D2PAK-3 (TO-263-3)

トランジスタ極性:    Pチャネル

チャネル数:    1チャネル

Vds-ドレイン・ソース間 breakdown 電圧:    200 V

Id-連続ドレイン電流:    26 A

Rds On-ドレイン-ソース導通抵抗:    170 mΩ

Vgs - ゲート-ソース電圧:    - 20 V, + 20 V

Vgs th-ゲート-ソースしきい値電圧:    2 V

Qg-ゲート電荷:    56 nC

最小動作温度:    - 55 °C

最大動作温度:    + 150 °C

Pd-電力消費:    300 W

チャネルモード:    エンハンスメント

IXTA26P20 典型的な応用例

• 高側スイッチ：自動車、産業用 24 V / 48 V バス

• 同期降圧または昇圧 DC-DC コンバーター

• モータ駆動：直流/ブラシレスモータ H ブリッジ高側アーム

• 電源管理：バッテリー保護、電子ヒューズ、固体リレー

• テストおよび測定機器の大電流スイッチングと負荷制御
