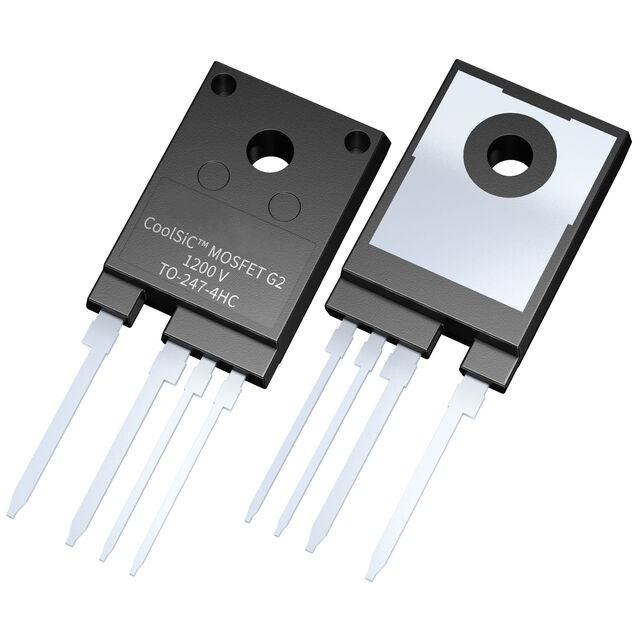

IMZC120R053M2 は、CoolSiC™ MOSFET ディスクリート 1200V、53mΩ G2 で、TO-247 4 ピンの高クロールパッケージに収められています。このパッケージは、第 1 世代テクノロジの長所に大幅な機能強化を加え、コスト最適化、高効率、コンパクト、設計が容易で信頼性の高いシステム向けの高度なソリューションを提供します。 一般的なAC-DC、DC-DC、DC-ACレベルのすべての組み合わせに対して、改良されたハード・スイッチング動作とソフト・スイッチング・トポロジーを提供します。

IMZC120R053M2デバイス仕様

メーカー：インフィニオン

製品カテゴリー：炭化ケイ素MOSFET

パッケージ/ボックス： TO-247-4

トランジスタ極性： Nチャンネル

チャネル数： 1チャネル

Vds-ドレイン-ソース降伏電圧： 1.2 kV

Id-連続ドレイン電流：38 A

Rds-ドレインオン抵抗: 53 mOhms

Vgs -ゲート-ソース間電圧：- 10 V, + 25 V

Vgs th-ゲート・ソース間しきい値電圧：5.1 V

Qg - ゲート電荷: 30 nC

最低動作温度： - 55

最大動作温度： + 175 C

Pd-電力損失：182 W

チャネル・モード： エンハンスメント

コンフィギュレーション：シングル

立ち下がり時間： 5.9 ns

順方向トランスコンダクタンス - min: 9 S

立ち上がり時間：5.5 ns

テクノロジー： SiC

トランジスタタイプ： 1 Nチャンネル

タイプ：SiC MOSFET

典型的なターンオフ遅延時間：10 ns

標準ターンオン遅延時間：4.5 ns

特性

RDS(on) = 53 mΩ at VGS = 18 V, Tvj = 25°C

非常に低いスイッチング損失

より広い最大VGS範囲 最大VGS範囲 -10 V～+25 V

最大過負荷動作温度 Tvj = 200°C

短絡耐量 2 µs

ベース・ゲートしきい値電圧 4.2 V

堅牢な寄生伝導

XT相互接続技術

より厳しいVGS(th)パラメータ分布

潜在的アプリケーション

汎用ドライバー（GPD）

電気自動車充電

オンラインUPS/産業用UPS

ソーラー最適化装置

ストリング・インバータ

エネルギー貯蔵システム（ESS）

溶接
