Renesas9 DML4493 ANLGI Gen1–7準拠の4：4クロックマルチプレクサ

ソース:このサイト時間:2025-08-04ブラウズ数:

9DML4493ANLGIは、PCI Express信号のクロック管理に使われる4:4クロックマルチプレクサです。以下はその核心特性:‌PCIe gen1-7コンステレーションピンは4:4モードまたは2チャンネル2:2多重モードから選択できます。入力周波数範囲:1Hzから350MHzです。LVPECL、LVDS、HCS…

9DML4493ANLGIは、PCI Express信号のクロック管理に使われる4:4クロックマルチプレクサです。以下はその核心特性:‌

PCIe gen1-7コンステレーション

ピンは4:4モードまたは2チャンネル2:2多重モードから選択できます。

入力周波数範囲:1Hzから350MHzです。

LVPECL、LVDS、HCSLおよびLVCMOS入力基準クロックをサポートします。

構成ピンオプション100ωまたは85ω出力インピーダンスを選択して基板空間を最適化します。

3つのピンのセットから選べる出力幅です

フレキシブル電源電圧は1.8V、2.5V、3.3Vです

動作温度は-40°Cから+85°Cです

5mm × 5mm 32-VFQFPNパッケージです。チップサイズです


記述します

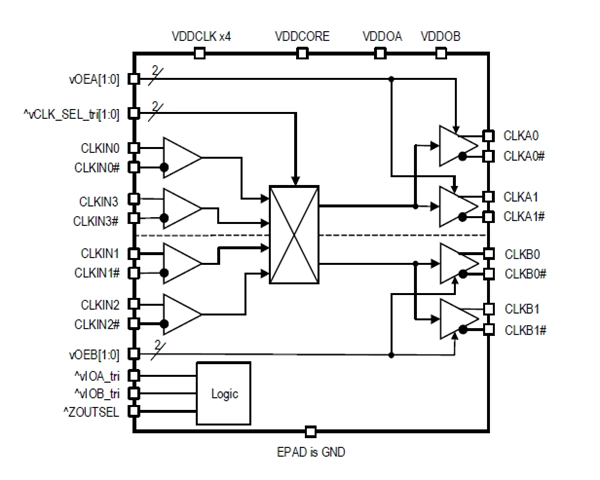

9DML4493ANLGIはgen1-7に準拠した4入力4出力クロックマルチプレクサです。2チャンネル2入力、2出力クロックマルチプレクサとしても動作します。9DML4493ANLGIは付加位相ジッタが非常に低く、すべてのPCIeデータレートに対応しています。また、9DML4493ANLGIは、断容量差(PDT)機能と柔軟な電力順序付け(FPS)機能を備えており、今日の複雑なシステムの電源順序付け要件をサポートします。

基本パラメータです

PLL:ありません

主な用途:PCI Express (PCIe)です。

入力:HCSL、LVCMOS、LVDS、LVPECL

出力:lp-hcslです

回路数:1です

比率は入力:出力:4:4です

差動-入力:出力:はい/はいです

周波数-最大値:350MHzです

電圧:1.71V ~ 1.89V, 2.375V ~ 2.625V, 3.135V ~ 3.465Vです。

動作温度は-40℃~ 85℃です。

装着タイプ:表面装着タイプです。
