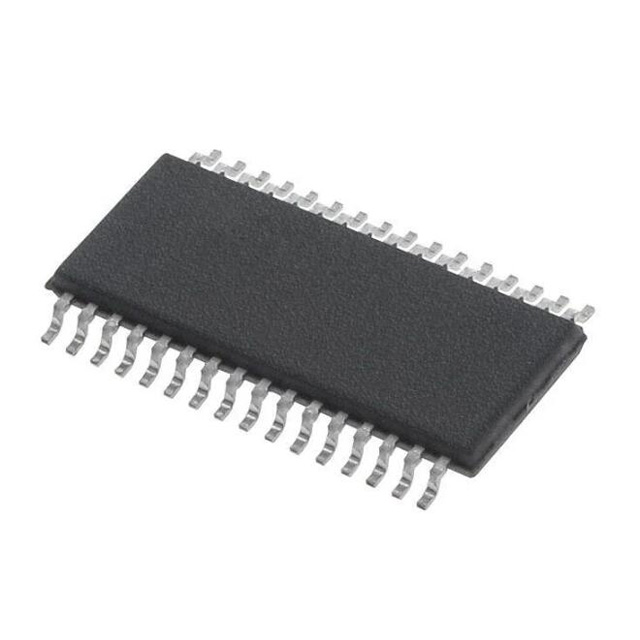

UCC5881QDFCRQ1：20A 調整可能 IGBT/SiC MOSFET 絶縁型ゲートドライバ、SSOP-32

UCC5881QDFCRQ1 は、調整可能な駆動強度を備えた高度に構成可能な絶縁型ゲートドライバであり、電気自動車/ハイブリッド車アプリケーションにおける高電力 SiC MOSFET および IGBT の駆動を目的としています。本デバイスは、分流抵抗ベースの過電流保護、過熱保護（PTC、NTC、またはダイオード）、DESAT検出などのパワートランジスタ保護機能を提供し、これらの故障時には選択可能なソフトシャットダウンまたは2段階ソフトシャットダウンを備えています。統合された10ビットADCにより、最大2つのアナログ入力、VCC2、DESAT、およびゲートドライバ温度を監視でき、システム管理を強化します。

UCC5881QDFCRQ1 製品特性：

技術：容量結合

チャネル数：1

電圧 - 絶縁：5000Vrms

伝播遅延 tpLH / tpHL（最大値）：150ns、150ns

立ち上がり/立ち下がり時間（標準値）：55ns、55ns

電流 - 出力ハイ/ロー：

電流 - ピーク出力：20A

電圧 - 出力電源：12V ～ 30V

動作温度範囲：-40°C ～ 125°C

実装タイプ：表面実装型

パッケージ/ケース：32ピンBSSOP（0.295インチ/7.50mm幅）

サプライヤーデバイスパッケージ：32-SSOP

UCC5881QDFCRQ1 製品特性：

リアルタイム可変駆動強度を備えたデュアル出力ドライバ

±15A および ±5A 駆動電流出力

SPI なしでの駆動強度調整用デジタル入力ピン (GD*)

3 抵抗設定 R1、R2 または R1||R2

ミラークランプ用集積型4Aアクティブミラークランプまたはオプションの外部ドライバ

一次側および二次側アクティブ短絡（ASC）対応

内部および外部電源の低電圧/過電圧保護

ドライバコア温度検出および過熱保護

短絡保護：

DESATイベントに対する110ns応答時間

DESAT保護 – 最大14Vの電圧に耐性

分流抵抗器ベースの短絡(SC)および過電流(OC)保護

設定可能な保護しきい値とフェードアウト時間

プログラマブルソフトシャットダウン(STO)および2段階ソフトシャットダウン(2STO)電流

10ビットADCを内蔵

電源スイッチ温度、DCリンク電圧、ドライバコア温度、DESATピン電圧、VCC2電圧の測定が可能

プログラマブルデジタルコンパレータ

高度なVCE/VDSクランプ回路
