IPG20N06S2L-50A は、高性能なダブル N チャネル パワー MOSFET で、OptiMOS™ シリーズに属します。このデバイスは、低オン抵抗、高電流容量、優れた熱性能を特徴とし、自動車用アプリケーションに最適です。

製品特性（IPG20N06S2L-50A）

デュアル N チャネル ロジックレベルエンハンスドモード：低電圧制御下での高電流駆動に最適です。

自動車用 AEC Q101 規格に準拠：過酷な環境下でも信頼性と耐久性を確保します。

動作温度範囲：-55°C から +175°C。

環境特性：RoHS規格に準拠、ハロゲンフリー。

100% アバランシェテスト：大電流パルス下での安全性を保証。

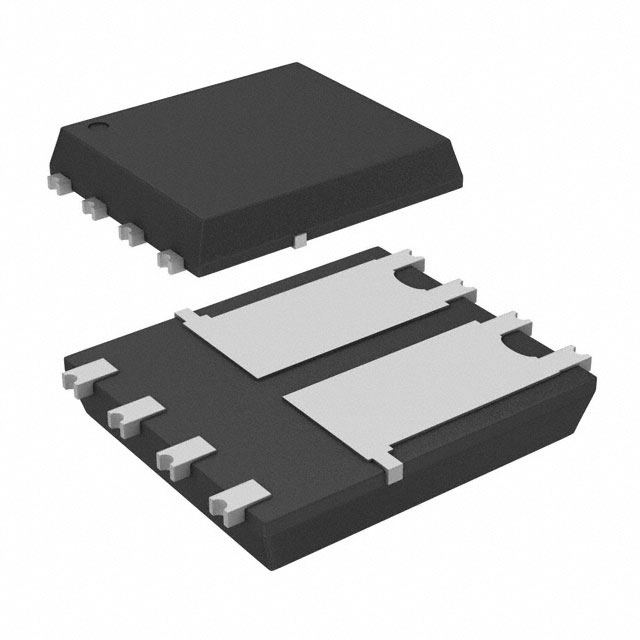

パッケージ形式：PG-TDSON-8パッケージを採用。

PCB面積の節約：デュアルSuper S08は複数のDPAKを置き換え、PCBスペースを大幅に節約。

システムレベルコストの削減：最適化されたパッケージ設計により、システムコストを削減。

仕様パラメーター（IPG20N06S2L-50A）

ドレイン・ソース間電圧（VDS）：最大 55V

ドレイン電流（ID）：

TC=25°C、VGS=10V 時、最大 20A

TC=100°C、VGS=10V 時、最大 16A

パルスドレイン電流（ID,pulse）：最大 80A

オン抵抗（RDS(on)）：

VGS = 10V 時、最大 50 mΩ

ゲート電荷（QG）：

典型値 13 nC（@10V）

最大値 17 nC（@10V）

総消費電力（Ptot）：最大 51W（@25°C）

結殻熱抵抗（RthJC）：最大 2.9 K/W

ゲートしきい値電圧（VGS(th)）：1.6V

パッケージ：PG-TDSON-8

応用分野

IPG20N06S2L-50A は以下の分野で広く応用されています：

自動車電子機器：燃料直噴、ABS バルブ、電磁弁制御、負荷スイッチ、LED および車体照明など。

スイッチング電源（SMPS）：同期整流、DC-DC コンバーターなど。

モーター駆動：産業自動化と電気自動車に適用。

無停電電源装置（UPS）：UPS システムにおけるパワースイッチとして使用。
