IPP77N06S2-12 は、インフィニオンが製造する 55V N チャネル パワー MOSFET で、OptiMOS™ シリーズに属します。このデバイスは低オン抵抗と高電流容量を特徴とし、自動車用アプリケーションに最適で、AEC-Q101 規格に準拠しています。

IPP77N06S2-12 の製品特性

低オン抵抗：最大オン抵抗（RDS(on)）は 11.7 mΩ（@ VGS=10V、ID=77A）で、電力損失の低減に貢献します。

高電流容量：連続ドレイン電流（ID）は最大 77A まで対応可能です。

高アブレーション耐性：100% アブレーションテストを実施し、過負荷条件下でも信頼性の高い動作を保証します。

広範な動作温度範囲：動作温度範囲は-55°Cから+175°Cです。

環境対応特性：RoHS規格に準拠し、鉛フリーめっきを採用しています。

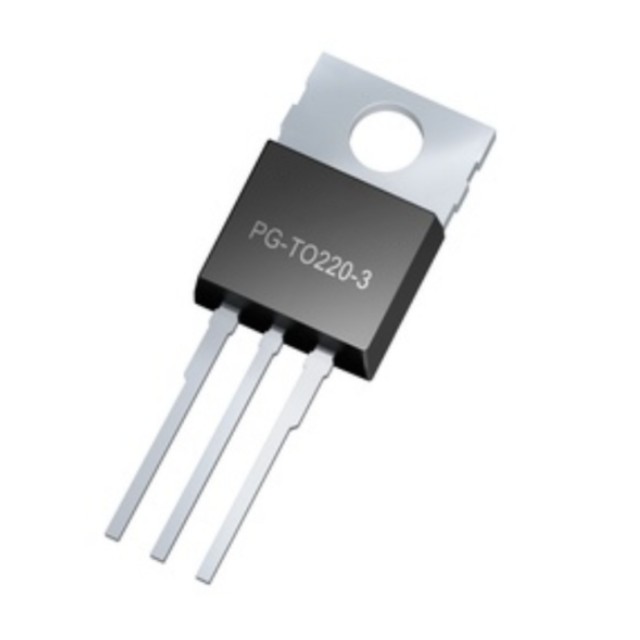

パッケージ形式：PG-TO220-3パッケージを採用しています。

IPP77N06S2-12 仕様パラメーター

ドレイン・ソース間電圧（VDS）：最大55V

ドレイン電流（ID）：

TC=25°C、VGS=10V 時、最大 77A

TC=100°C、VGS=10V 時、最大 56A

オン抵抗（RDS(on)）：VGS = 10V、ID=77A 時、最大 11.7 mΩ

ゲートしきい値電圧（VGS(th)）：1.2V から 2.5V

ゲート電荷（QG）：最大 35nC

入力容量（Ciss）：16.5nF

逆伝送容量（Crss）：450pF

動作温度範囲：-55°C から +175°C

IPP77N06S2-12 の応用分野

自動車電子機器：自動車用アプリケーションに最適で、車載充電器やモーター駆動などに使用されます。

スイッチング電源（SMPS）：同期整流やDC-DCコンバーターなどに使用されます。

モーター駆動：産業用自動化や電気自動車などに使用されます。

無停電電源装置（UPS）：UPSシステムにおけるパワースイッチとして使用されます。
