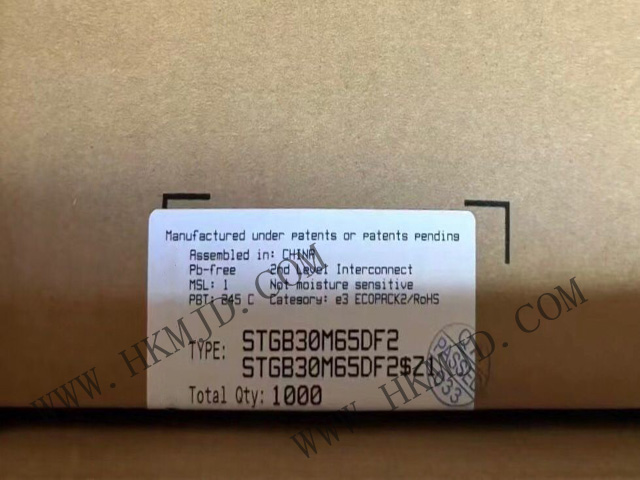

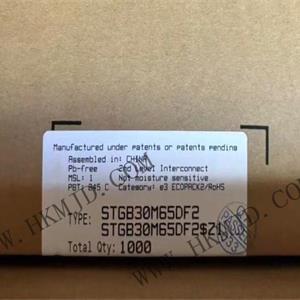

STGB30M65DF2 は、NチャネルIGBT（絶縁ゲートバイポーラトランジスタ）で、TO-263-3（D2PAK）パッケージを採用し、モーター駆動、電源変換、産業用制御システムなどの高出力スイッチングアプリケーションに最適です。このデバイスは、溝型フィールドストップ（Trench Field Stop）技術を採用し、650Vの高耐圧と60Aの連続集電極電流能力を備えています。低導通損失（2V @ 15V, 30A）と高速スイッチング特性（31.6nsオン/115nsオフ）を提供し、高効率な電源管理設計に最適です。

STGB30M65DF2 の特性

• 最大結温：TJ = 175 °C

• 最小短絡耐受時間：6 μs

• VCE = 1.55 V（典型値）IC = 30 A 時

• パラメータ分布が狭い

• より安全な並列接続

• 正の VCE(sat) 温度係数

• 低熱抵抗

• ソフトで回復速度が極めて速い反並列ダイオード

STGB30M65DF2 仕様パラメーター

コレクタ-エミッタ電圧：    650V

連続コレクタ電流：60A

パルスコレクタ電流：120A

導通電圧：    2V @ 15V、30A

最大電力消費：258W

ゲート電荷：80nC

スイッチングエネルギー：300µJ（オン）、960µJ（オフ）

逆回復時間：140ns

動作温度範囲：-55°C から +175°C

パッケージタイプ：TO-263-3（D2PAK）

STGB30M65DF2 応用

• モーター制御

• 無停電電源装置（UPS）

• 力率補正（PFC）

• 汎用インバーター
