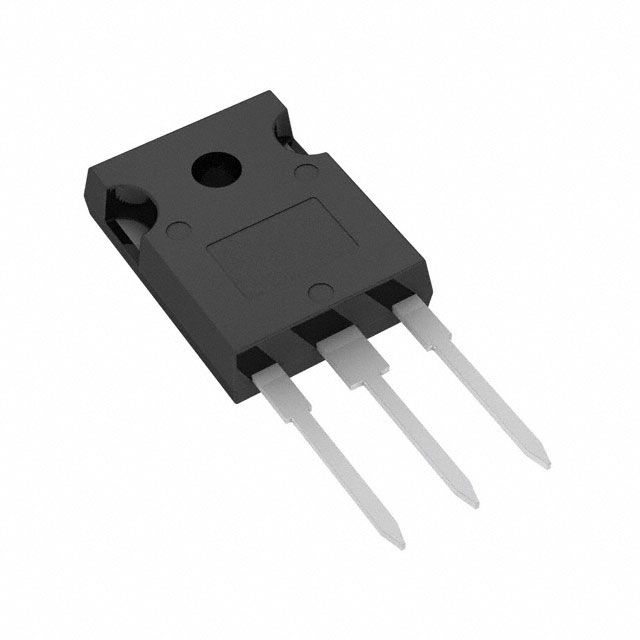

RGS30TSX2DHRC11：1200V、15A、溝型フィールドカットオフ IGBTトランジスタ、TO-247N-3

RGS30TSX2DHRC11 は、ロームが開発した先進的な溝型フィールドカットオフ技術を採用した自動車用グレード（AEC-Q101）のIGBTトランジスタで、1200Vの遮断電圧と30Aの定格電流（@25°C）を特徴とします。その主要な特長は、低導通損失（VCE(sat)）と最適化されたスイッチング性能です。TO-247N-3絶縁型パッケージを採用することで、ヒートシンクの取り付けを簡素化し、システム信頼性を向上させます。デバイス内部に高速回復逆流ダイオード（FWD）を統合しています。自動車および産業用パワーエレクトロニクスシステム向けに設計されており、特に電気自動車の動力システム関連アプリケーションにおいて、高効率、高電力密度、高信頼性が要求される場面で最適です。

RGS30TSX2DHRC11 製品仕様：

IGBT タイプ：溝型フィールドカットオフ

電圧 - コレクタ・エミッタ間 breakdown（最大値）：1200 V

電流 - コレクタ (Ic)（最大値）：30 A

電流 - コレクタパルス (Icm)：45 A

異なる Vge、Ic 時の Vce(on)（最大値）：2.1V @ 15V、15A

電力 - 最大値：267 W

スイッチングエネルギー：740µJ（導通時）、600µJ（遮断時）

入力タイプ：標準

ゲート電荷：41 nC

25°C 時の Td（オン/オフ）値：30ns/70ns

テスト条件：600V、15A、10 オーム、15V

逆回復時間 (trr)：157 ns

動作温度：-40°C ～ 175°C（TJ）

取り付けタイプ：スルーホール

パッケージ/ケース：TO-247-3

サプライヤーのデバイスパッケージ：TO-247N

RGS30TSX2DHRC11 製品特性：

低コレクタ-エミッタ飽和電圧

短絡耐受時間 10μs

AEC-Q101規格に準拠

内蔵の超高速かつ穏やかな回復機能を備えたFRD

鉛フリーめっき；RoHS規格に準拠

RGS30TSX2DHRC11 応用：

汎用インバーター、自動車および産業分野向け
