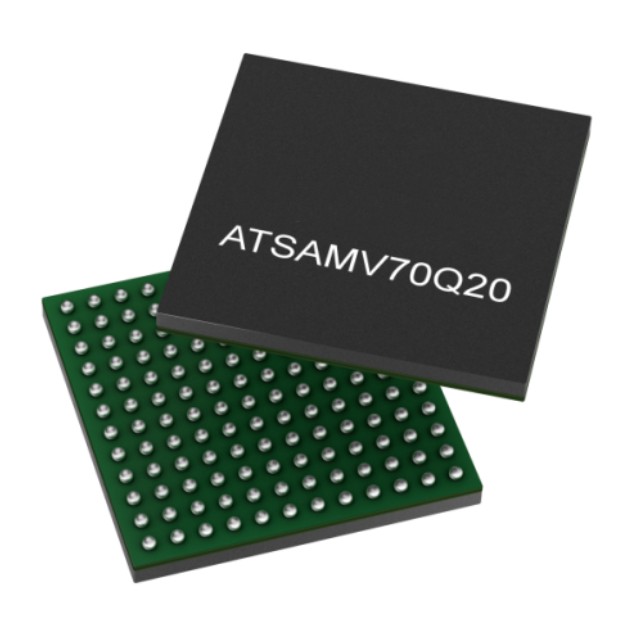

ATSAMV70Q20B-CBは、高性能な32ビットARM Cortex-M7プロセッサとダブルプレシジョン浮動小数点ユニット（FPU）をベースにした自動車用フラッシュマイクロコントローラです。これらのデバイスは最大300MHzで動作し、最大1024Kバイトのフラッシュメモリと、最大384KバイトのマルチポートSRAMを搭載しています。このSRAMは、コアの高度なDSP機能を活かすために、命令とデータが密接に結合されたメモリとして構成可能です。

ATSAMV70Q20B-CBの特長

ARM® Cortex®-M7プロセッサ（最大300MHz）

16 KバイトのICacheと16 KバイトのDCache（エラー訂正コード（ECC）対応）

単精度および倍精度ハードウェア浮動小数点ユニット（FPU）

16ゾーン対応のメモリ保護ユニット（MPU）

DSP命令セット、Thumb®-2命令セット

組み込みトレースモジュール（ETM）と命令トレースストリーム（トレースポートインターフェースユニット（TPIU）を含む） (TPIU)

1024 Kバイトの組み込みフラッシュメモリ（ユーザー定義データ用のユニークな識別子とユーザー署名付き）

384 Kバイトの組み込みマルチポートSRAM

4つの構成（無効、2×32 Kバイト、2×64 Kバイト、2×128 Kバイト）に対応したタイトに結合されたメモリ（TCM）インターフェース

16 KバイトのROMに組み込まれたブートローダルーチン（UART0、USB）とIAPルーチン

16ビット静的メモリコントローラ（SMC）で、SRAM、PSRAM、LCDモジュール、NORおよびNANDフラッシュをサポートし、オンザフライスクランブル機能を搭載

単一電源動作用の組み込み電圧レギュレータ

パワーオンリセット（POR）、ブラウンアウト検出器（BOD）、およびデュアルウォッチドッグによる安全な動作

水晶またはセラミック共振子発振器：3～20 MHzメイン発振器（故障検出機能付き）、USB動作には12 MHzまたは16 MHzが必要。オプションの低消費電力32.768 kHz（RTCまたはデバイスクロック用）

グレゴリオ暦モード対応のRTC、低消費電力モードでの波形生成

RTCカウンター校正回路は32.768 kHz水晶振動子の周波数変動を補償

32ビット低消費電力リアルタイムタイマー（RTT）

高精度メインRC発振器（デフォルト周波数12 MHzでデバイス起動用）。アプリケーション内での周波数調整用トリミングアクセス可能。8/12 MHzは工場出荷時トリミング済み。

32.768 kHz水晶発振器または低消費電力モードのデバイスクロック（SLCK）のソースとして使用する低速RC発振器

システムクロック用の500 MHz PLL、USB高速動作用の480 MHz PLL

温度センサー

デュアルポート24チャネル中央DMAコントローラー（XDMAC）

低消費電力スリープ、ウェイト、バックアップモード。バックアップモードではRTC、RTT、ウェイクアップロジックを有効にした状態で、典型的な消費電力は1.1 µAまで低下

超低消費電力RTCとRTT

1 KバイトのバックアップRAM（BRAM）と専用レギュレーター

USB 2.0デバイス/ミニホスト高速（USBHS）480 Mbps、4 KバイトFIFO、最大10の双方向エンドポイント、専用DMA

12ビットITU-R BT. 601/656画像センサーインターフェース（ISI）

2つのホストコントローラーエリアネットワーク（MCAN）とフレキシブルデータレート（CAN-FD）、SRAMベースのメールボックス、時間およびイベントトリガー伝送

MediaLB®デバイス（3ワイヤモード）、最大1024×Fs速度、MOST25およびMOST50ネットワーク対応

3つのUSART。USART0/1/2はLINモード、ISO7816、IrDA®、RS-485、SPI、マンチェスター、モデムモードをサポート；USART1はLONモードをサポート。

5つの2ワイヤUART（SleepWalking™対応）

3つの2ワイヤインターフェース（TWIHS）（I2C互換）でSleepWalking™対応

クアッドI/Oシリアル周辺機器インターフェース（QSPI）で最大256MBのフラッシュメモリに対応し、eXecute-In-Placeおよびオンザフライスクランブル機能を搭載

2つのシリアル周辺機器インターフェース（SPI）

1つのシリアル同期コントローラー（SSC）でI2SおよびTDMをサポート

2つのインターICサウンドコントローラー（I2SC）

1つの高速マルチメディアカードインターフェース（HSMCI）（SDIO/SDカード/e.MMC）

4つの3チャネル16ビットタイマー/カウンター（TC）で、キャプチャ、波形、比較、PWMモード、定常オン時間に対応。クォーターデコーダロジックと2ビットグレイアップ/ダウンカウンターをステッパーモーター制御用に搭載

2つの4チャネル16ビットPWM（補完出力付き）、デッドタイムジェネレーター、各PWMにつき8つの故障入力（モーター制御用）、2つの外部トリガー（電力因数補正（PFC）、DC-DC、照明制御の管理用）

2つのアナログフロントエンドコントローラー（AFEC）、各々最大12チャネルをサポートし、差動入力モードとプログラマブルゲインステージを搭載。最大1.7 Mspsでのデュアルサンプリングアンドホールドが可能。オフセットとゲイン誤差補正機能を搭載。

1つの2チャネル12ビット1 Msps/チャネルデジタルアナログコントローラー（DAC）、差動モードとオーバーサンプリングモードを搭載

1つのアナログコンパレーターコントローラー（ACC）で、柔軟な入力選択と選択可能な入力ヒステリシスをサポート。

真の乱数生成器（TRNG）。

AES：256ビット、192ビット、128ビットのキーアルゴリズム、FIPS PUB-197規格に準拠。

整合性チェックモニター（ICM）。セキュアハッシュアルゴリズムSHA1、SHA224、SHA256をサポート。

最大114本のI/Oライン（外部割り込み機能付き：エッジまたはレベル感度）、デバウンス、グリッチフィルタリング、オンダイシリーズ抵抗終端

5つの並列入出力コントローラー（PIO）

単一電源電圧：3.0Vから3.6V
