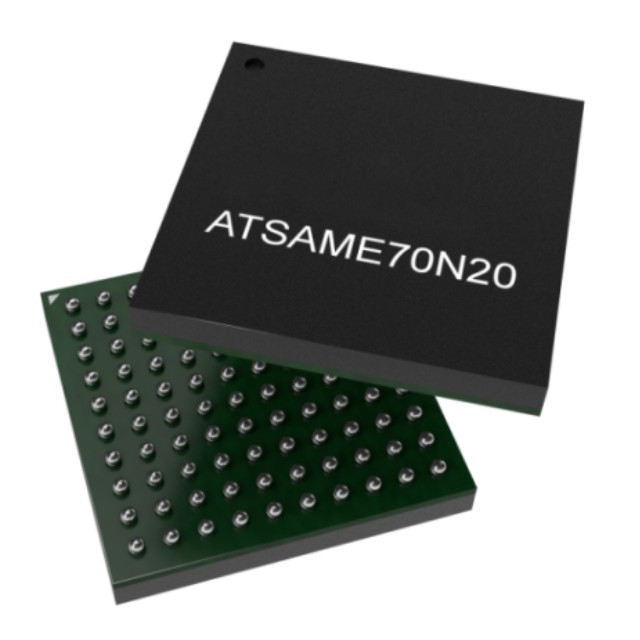

ATSAME70N20A-CNは、高性能な32ビットARM Cortex-M7プロセッサ（浮動小数点ユニット（FPU）搭載）をベースにしたフラッシュマイクロコントローラです。これらのデバイスは最大300MHzで動作し、最大1024Kバイトのフラッシュメモリ、最大384KバイトのマルチポートSRAM、およびコアの高度なDSP機能を活かすための構成可能な命令とデータ密結合メモリを搭載しています。ATSAME70N20A-CNは、CAN-FDインターフェースとAudio Video Bridging（AVB）用の専用ハードウェアサポートを備えた10/100MbpsイーサネットMACを含む、複数のネットワーク/接続周辺機器を搭載しています。追加の通信インターフェースには、HS USBホスト/デバイス、HS SDカード/SDIO/MMCインターフェース、USART、SPI、および複数のTWIが含まれます。アナログ機能には、オフセットとゲイン誤差補正機能を備えたアナログフロントエンドを搭載したデュアル2Msps、12ビットADCと、2Msps 12ビットDACが含まれます。

ATSAME70N20A-CNの機能

単精度と倍精度ハードウェア浮動小数点ユニット（FPU）

16ゾーンのメモリ保護ユニット（MPU）

DSP命令、Thumb®-2命令セット

命令トレースストリームを含む組み込みトレースモジュール（ETM）、トレースポートインターフェースユニット（TPIU）

ユーザー定義データ用のユニークな識別子とユーザー署名を備えた1024 Kバイトの組み込みフラッシュ

384 Kバイトの組み込みマルチポートSRAM

4つの構成（無効、2×32 Kバイト、2×64 Kバイト、2×128 Kバイト）に対応したタイトに結合されたメモリ（TCM）インターフェース

16 KバイトのROM（UART0、USB用の組み込みブートローダルーチンとIAPルーチンを含む）

16ビット静的メモリコントローラー（SMC）で、SRAM、PSRAM、LCDモジュール、NORおよびNANDフラッシュをサポートし、オンザフライスクランブル機能を搭載

単一電源動作用の埋め込み電圧レギュレーター

安全な動作のためのパワーオンリセット（POR）、ブラウンアウト検出器（BOD）、およびデュアルウォッチドッグ

水晶またはセラミック共振子発振器：3～20 MHzメイン発振器（故障検出機能付き）、USB動作には12 MHzまたは16 MHzが必要。オプションの低消費電力32.768 kHz（RTCまたはデバイスクロック用）

グレゴリオ暦モード対応のRTC、低消費電力モードでの波形生成機能

RTCカウンター校正回路は32.768 kHz水晶周波数変動を補償

32ビット低消費電力リアルタイムタイマー（RTT）

高精度メインRC発振器（デフォルト周波数12 MHzでデバイス起動用）。アプリケーション内での周波数調整用のトリミングアクセス可能。8/12 MHzは工場でトリミング済み。

32.768 kHz水晶発振器または低消費電力モードのデバイスクロック（SLCK）ソースとしてスローRC発振器

システムクロック用に500 MHz PLL、USB高速動作用に480 MHz PLL

温度センサー

デュアルポート24チャネル中央DMAコントローラー（XDMAC）

低消費電力スリープ、ウェイト、バックアップモード。バックアップモードではRTC、RTT、ウェイクアップロジックを有効にした状態で、典型的な消費電力は1.1 μAまで低下

超低消費電力RTCとRTT

1 KバイトのバックアップRAM（BRAM）と専用レギュレーター

1つのイーサネットMAC（GMAC）10/100 Mbps（MIIモードおよびRMII）と専用DMA。IEEE1588 PTPフレームと802.3azエネルギー効率サポート。イーサネットAVBサポート（IEEE802.1ASタイムスタンプとIEEE802.1Qavクレジットベースのトラフィックシェーピングハードウェアサポート）

USB 2.0 デバイス/ミニホスト ハイスピード（USBHS）480 Mbps、4 KB FIFO、最大10の双方向エンドポイント、専用DMA

12ビット ITU-R BT. 601/656 イメージセンサーインターフェース（ISI）

ISO CAN FD；ISO 1189801:2015（リビジョンBのみ）

3つのUSART。USART0/1/2はLINモード、ISO7816、IrDA®、RS-485、SPI、マンチェスター、モデムモードをサポート；USART1はLONモードをサポート。

5つの2ワイヤUART（SleepWalking™対応）

スリー 2 ワイヤ インターフェース (TWIHS) (I2C 互換) で SleepWalking™ 対応

クアッド I/O シリアル ペリフェラル インターフェース (QSPI) で最大 256 MB フラッシュに対応し、eXecute-In-Place およびオンザフライ スクランブル機能を搭載

2 つのシリアル ペリフェラル インターフェース (SPI)

1つのシリアル同期コントローラー（SSC）でI2SとTDMをサポート

2つのインターICサウンドコントローラー（I2SC）

1つの高速マルチメディアカードインターフェース（HSMCI）（SDIO/SDカード/e.MMC）

4つの3チャネル16ビットタイマー/カウンター（TC）でキャプチャ、波形、比較、PWMモードをサポートし、定常オン時間機能を搭載 ステッパーモーター用のクォードラチャーデコーダーロジックと2ビットグレイアップ/ダウンカウンター

2つの4チャネル16ビットPWM（補完出力付き）、デッドタイムジェネレーター、各PWMにつき8つの故障入力（モーター制御用）、2つの外部トリガー（電力因数補正（PFC）、DC-DC、照明制御の管理用）

アナログフロントエンドコントローラー（AFEC）2基、各々最大12チャネル対応の差動入力モードとプログラマブルゲインステージを搭載し、最大1.7 Mspsでのデュアルサンプリングアンドホールドが可能。オフセットとゲイン誤差補正機能を搭載。

1つの2チャンネル12ビット1 Msps/チャンネルデジタルアナログコントローラー（DAC）で、差動モードとオーバーサンプリングモードに対応。

産業用温度デバイス向けに1.7Vから3.6Vの単一電源電圧。
