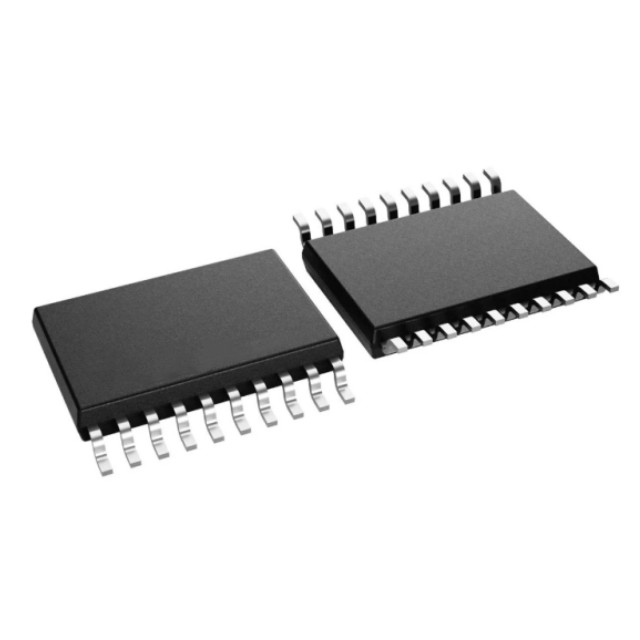

M0C1104QDGS20RQ1 マイクロコントローラー（MCU）は、強化されたArm Cortex-M0+ コアプラットフォームをベースにしたMSPの高集積型超低消費電力32ビットMCUで、最大24MHzの周波数で動作します。このMCUは、高性能なアナログ周辺機器の統合、-40°Cから125°Cの拡張温度範囲への対応、および1.62Vから3.6Vの供給電圧での動作をサポートしています。

M0C1104QDGS20RQ1デバイスは、16KBの埋め込みフラッシュプログラムメモリと1KBのSRAMを提供します。これらのMCUは、-2%から+1.2%の精度を持つ高速オンチップオシレーターを内蔵し、外部水晶発振器の必要性を排除しています。追加機能には、1チャネルDMA、CRC-16アクセラレーター、および12ビット1.5Msps ADC（VDDを電圧基準として使用）やオンチップ温度センサーを含む多様な高性能アナログ周辺機器が含まれます。これらのデバイスは、16ビットアドバンストタイマー、2つの16ビット汎用タイマー、1つのウィンドウ付きウォッチドッグタイマー、およびUART、SPI、I2Cを含む多様な通信周辺機器を備えています。これらの通信周辺機器は、LIN、IrDA、DALI、マンチェスター、スマートカード、SMBus、PMBusなどのプロトコルをサポートしています。

M0C1104QDGS20RQ1 特徴

AEC-Q100規格に準拠した自動車用アプリケーション向け

温度グレード1：–40°Cから+125°C、TA

コア

Arm 32ビットCortex-M0+ CPU、最大24MHz

動作特性

拡張温度範囲：–40°Cから125°C

広範囲の供給電圧：1.62Vから3.6V

メモリ

最大16KBのフラッシュメモリ

1KBのSRAM

高性能アナログ周辺機器

アナログ-デジタルコンバーター（ADC）1基（最大10チャネル）、10ビット時1.7Mspsまたは12ビット時1.5Msps（VDDを電圧基準として）

設定可能な1.4Vまたは2.5Vの内部ADC電圧基準（VREF）

統合温度センサー

統合電源モニター

最適化された低消費電力モード

RUN: 87µA/MHz

STOP: 4MHz時609µA、32kHz時311µA

STANDBY: SRAM保持時5µA

SHUTDOWN: 200nA

インテリジェントデジタル周辺機器

ADC専用1チャネルDMAコントローラー

最大14チャネルのPWMをサポートする3つのタイマー

最大8チャネルのPWMをサポートするデッドバンド対応16ビット高度タイマー

4つのキャプチャ/コンペア機能を備えた16ビット汎用タイマー

2つのキャプチャ/コンペア機能を備えた16ビット汎用タイマー

ウィンドウ付きウォッチドッグタイマー

1kHz、2kHz、4kHz、または8kHzの矩形波を生成し、外部ビーパーを駆動するビーパー

強化された通信インターフェース

LIN、IrDA、DALI、スマートカード、マンチェスター方式、およびスタンバイモードでの低消費電力動作をサポートする1つのUARTインターフェース

FM+（1Mbps）、SMBus、PMBusをサポートし、ストップモードからのウェイクアップ機能を備えた1つのI2Cインターフェース

1つのSPIインターフェース（最大12Mbps対応）

クロックシステム

内部24MHzオシレーター（精度：-2%～+1.2%）（SYSOSC）

内部32kHz低周波オシレーター（LFOSC）

データ整合性

循環冗長検査（CRC-16）

柔軟なI/O機能

最大18個のGPIO

5V耐性のオープンドレインIOを2つ

応用分野

自動車ボディ電子機器と照明

自動車ゲートウェイ

ステアリングホイールシステム

自動車モーター制御

DCからACへのインバーター

自動車室内照明

ドアハンドルモジュール

キックオープンモジュール

車両乗員検出

シート快適性モジュール
