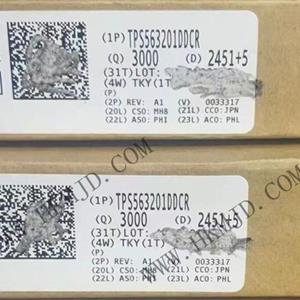

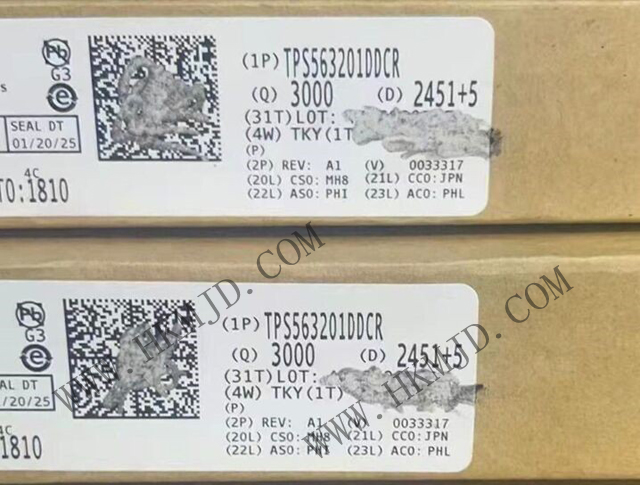

TPS563201DDCR：エコモード付き同期降圧コンバータ、SOT-23-6

概要

TPS563201DDCRは、小型フォーム・ファクタ・トランジスタ（SOT）-23パッケージの使いやすい3A同期降圧コンバータです。 これらのスイッチトモード電源（SMPS）デバイスは、D-CAP2制御トポロジを特長とし、高速な過渡応答を実現するとともに、外付けの補償部品を使用せずに、専用ポリマーや超低ESRセラミック・コンデンサなどの低等価直列抵抗（ESR）出力コンデンサをサポートします。

基本情報

型番：TPS563201DDCR

パッケージ：SOT-23-6

タイプ：同期降圧コンバータ

周波数 - スイッチ： 580kHz

電圧 - 入力（最小）： 4.5V

電圧 - 入力（最大）： 17V

電圧 - 出力（最小/固定）： 0.768V

電圧 - 出力（最大）： 7V

電流 - 出力： 3A

動作温度： -40°C ~ 125°C (TJ)

TPS563201DDCR 製品の特長

95mΩおよび57mΩ FET内蔵3Aコンバータ

高速過渡応答用のD-CAP2™制御スキーム

入力電圧範囲：4.5V～17V

出力電圧範囲：0.76V～7V

パルス・ホッピング・モード

580kHzのスイッチング周波数

低シャットダウン電流（20µA未満）

2%のフィードバック電圧精度（25）

プリバイアス出力電圧からの起動

サイクルごとの過電流制限

間欠モード過電流保護

非ラッチングUVPおよびTSD保護

固定ソフトスタート：1.0ms

TPS563201DDCR アプリケーション

デジタルTV電源

HDブルーレイディスクプレーヤ

ネットワーク対応ホームターミナル機器

デジタル・セットトップ・ボックス（STB）

セキュリティ監視
