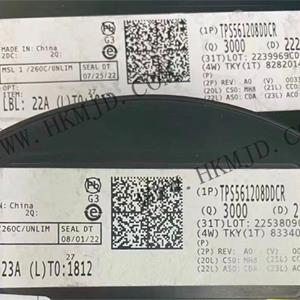

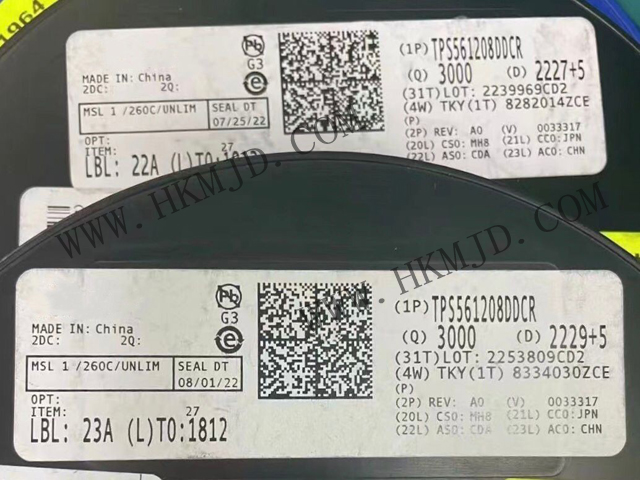

TPS561208DDCRは、SOT-23パッケージを採用したシンプルで使いやすい1A同期降圧コンバーターです。

TPS561208DDCR デバイスは、可能な限り少ない外部コンポーネントで動作するように最適化されており、低待機電流を実現できます。

これらのスイッチングモード電源 (SMPS) デバイスは D-CAP2 モード制御を採用しており、高速な過渡応答を提供し、外部補償コンポーネントを必要とせずに専用ポリマーなど低等価直列抵抗 (ESR) 出力コンデンサや超低 ESR セラミックコンデンサをサポートします。

TPS561208DDCR は、6 ピン 1.6 × 2.9 (mm) SOT パッケージで提供され、定格結温範囲は –40°C から 125°C です。

 特性

• 1A コンバーターに140mΩと84mΩのFETを統合

• {1}D-CAP2{2}モード制御により、高速な過渡応答を実現

• 入力電圧範囲：4.5Vから17V

• 出力電圧範囲：0.76Vから7V

• 連続電流モード

• 580kHzのスイッチング周波数

• 低シャットダウン電流（10µA未満）

• 2%のフィードバック電圧精度（25°C）

• プリバイアス出力電圧からの起動

• サイクルごとの過電流制限

• 断続モード過電流保護

• 非ロックアップ欠電圧保護（UVP）と熱シャットダウン（TSD）保護

• 固定ソフトスタート：1.0ms

TPS561208DDCR 仕様

入力電圧範囲：4.5V～17V

出力電圧範囲：0.76V～7V（調整可能）

出力電流：1A（最大）

スイッチング周波数：580kHz（固定）

静止電流：400μA（典型値）

動作温度：-40°C ～ +125°C（TJ）

同期整流：あり

TPS561208DDCR 応用

• デジタルテレビ電源

• 高清ブルーレイ™ディスクプレーヤー

• ネットワーク家庭用端末機器
