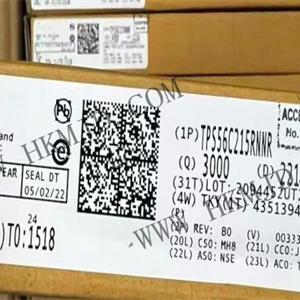

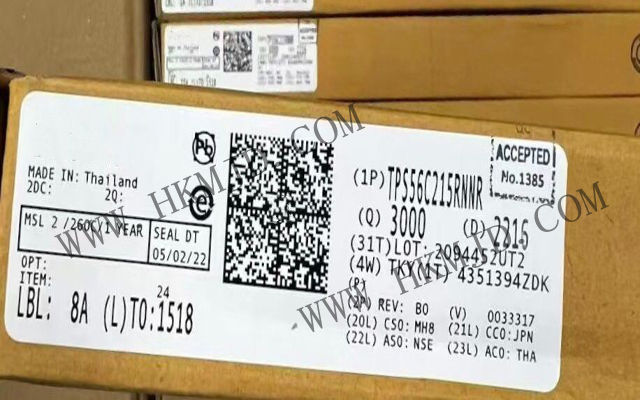

TPS56C215RNNR は、適応型導通時間 D-CAP3 制御モードを搭載した小型単一チップ 12A 同期降圧コンバーターです。このデバイスは低 RDS(on) パワー MOSFET を内蔵し、シンプルで使いやすい設計ながら高効率を実現。外部部品を最小限に抑えるため、スペースが限られた電源システムに最適です。競争力のある特徴には、非常に正確な基準電圧、高速な負荷過渡応答、軽負荷効率向上のための自動ジャンプモード動作、調整可能な電流制限、外部補償不要などが含まれます。強制連続導通モードは、高性能 DSP や FPGA の厳格な電圧調整精度要件を満たすのに役立ちます。

TPS56C215RNNR は熱強化型 18 ピン HotRod QFN パッケージを採用し、-40°C から 150°C の結温範囲で動作するように設計されています。

TPS56C215RNNR の特性

• 13.5mΩ と 4.5mΩ の MOSFET を統合

• 12A の継続的な IOUT をサポート

• 4.5V起動（5.0V外部バイアス不要）

• 全温度範囲で基準電圧0.6V ±-1%

• 0.6Vから5.5Vの出力電圧範囲

• セラミック出力コンデンサ対応

• D-CAP3™制御モードによる高速過渡応答

• 選択可能な強制連続導通モード（FCCM）で狭い出力電圧リップルを実現、または自動ジャンプ Eco-Mode で高軽負荷効率を実現

• 400kHz、800kHz、および 1.2MHz の選択可能な FSW

• 単調起動から事前バイアス出力

• 断続再起動機能を備えた2つの調整可能電流制限設定

• 5V外部バイアス（オプション）で効率向上

• 調整可能ソフトスタート（デフォルトソフトスタート時間：1ms）

• 動作結温範囲：–40°C～150°C

• 小型3.5mm×3.5mm HotRod™ QFNパッケージ

• 8A TPS568215とピン互換性あり

• WEBENCH® 設計ツールでサポートされています

TPS56C215RNNR 技術仕様

入力電圧範囲：3.8V から 17V

出力電圧範囲：0.6V から 5.5V

出力電流：12A

スイッチング周波数：400kHz、800kHz、1.2MHz

パッケージタイプ：18 ピン VQFN-HR

動作温度範囲：-40°C から 150°C

TPS56C215RNNR アプリケーション

• サーバー、クラウドコンピューティング、ストレージ

• テレコムとネットワーク、ポイントオブロード (POL)

• IPC、工場自動化、PLC、テスト測定

• 高級 DTV
