INA254A1IPWARは、400µΩのサンプリング抵抗を内蔵した電圧出力電流センスアンプです。INA254は、電源電圧に依存せず、-4V～+80Vの広いコモンモード範囲で双方向電流をモニターします。 内蔵の高精度抵抗とゼロ温度ドリフトチョッパーアンプにより、校正と同等の測定精度、±45ppm/℃（最大）の超低温度ドリフト性能、検出抵抗の最適化されたケルビンレイアウトを実現しています。

INA254A1IPWARは、大きな（dv/dt）信号を抑制する強化されたPWM抑制回路を内蔵しており、リアルタイムの連続電流測定が可能です。 このような測定は、モーター駆動アプリケーションや電磁弁制御アプリケーションにおけるインライン電流測定に不可欠です。

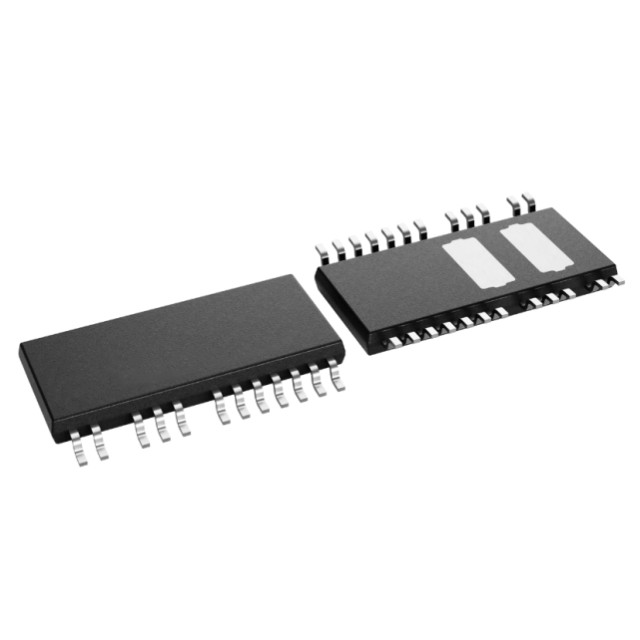

このデバイスは、2.7V～5.5Vの単一電源から供給され、最大消費電流は2.4mAです。すべてのゲイン・バージョンは、より広い動作温度範囲（-40℃～+125℃）で定格され、24ピンのHTSSOPパッケージで提供されます。

特長

- 400µΩ高精度サンプリング抵抗内蔵

- 25℃で連続±75A

- 40°C～+85°Cで連続±50A

- サンプリング抵抗許容差：0.5%（最大）

- 低温ドリフト：10ppm/°C（0°C～125°C）

- 低インダクタンス：2nH

- 高精度

- システム利得誤差：0.5%（最大）

- システム・ゲイン・ドリフト：45ppm/℃（最大）

- 入力オフセット電流：±62.5 mA（最大）

- 入力温度ドリフト：625μA/℃（最大）

- DC CMRR > 120dB

- 90dB AC CMRR（50kHz時）

- 強化されたPWM抑制

- 広いコモンモード範囲：-4V～+80V

- 利用可能なゲイン：20mV/A、40mV/A、75mV/A

用途

- 48Vモーター制御

- DC/DCコンバータ

- 医療用ワイヤレスツール

- ソレノイドおよびアクチュエータ

- リモートI/Oリンク制御
