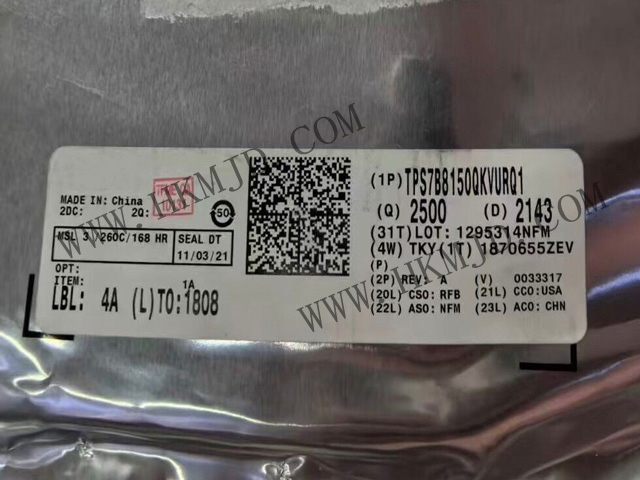

TPS7B8150QKVURQ1 は、テキサス・インスツルメンツが開発した自動車用グレード（AEC-Q100）の低電圧差線形レギュレーター（LDO）で、40V バッテリー電源システム向けに設計されており、自動車電子機器、産業用制御装置、低消費電力機器などに適しています。このデバイスはTO-252-5（DPAK）パッケージを採用し、超低静止電流（Iq）と高い入力電圧耐性を備え、過酷な環境下での電源管理要件を満たします。

TPS7B8150QKVURQ1の特長

• 自動車アプリケーション向けのAEC-Q100規格に準拠：

– 温度等級1：-40°Cから125°C、TA

• デバイス結温範囲：-40°C から 150°C

• 3V から 40V の広範囲 VIN 入力電圧範囲、過渡電圧最大45V

• 最大出力電流：150mA

• 低静止電流 IQ：

– EN = 低電位時典型値 300nA（シャットダウンモード）

– 軽負荷時典型値：2.7µA

– 軽負荷時最大値：4.5µA

• ライン、負荷、温度範囲内の出力電圧精度：1.5%

• 最大電圧降下：固定5V出力電圧バージョンにおいて、150mA負荷電流時で540mV

• 低ESR（0.001Ω～5Ω）セラミック出力安定化コンデンサ（1µF～200µF）と組み合わせて使用した場合、安定性を維持

• 5V、3.3V、2.5Vの固定出力電圧

• 統合故障保護：

– 熱シャットダウン

– 短絡および過電流保護

• パッケージ：

– KVU（5 ピン TO-252）、RθJA = 38.8°C/W（項目記号を追加）

TPS7B8150QKVURQ1 の仕様

最大出力電流：150mA

出力電圧オプション：固定出力電圧は 2.5V、3.3V、および 5V

電圧降下：150mA 負荷時、固定 5V 出力バージョンの典型的な電圧降下は 540mV

出力電圧精度：回路、負荷、および温度範囲内で 1.5%

電源抑制比（PSRR）：100kHz で 60dB

パッケージサイズ：TO-252（KVU）パッケージサイズは 66.726mm²、6.6 x 10.11mm

TPS7B8150QKVURQ1 の応用

• 自動車用オーディオシステム

• ヘッドライト

• バッテリー管理システム（BMS）

• インバーターとモーター制御
