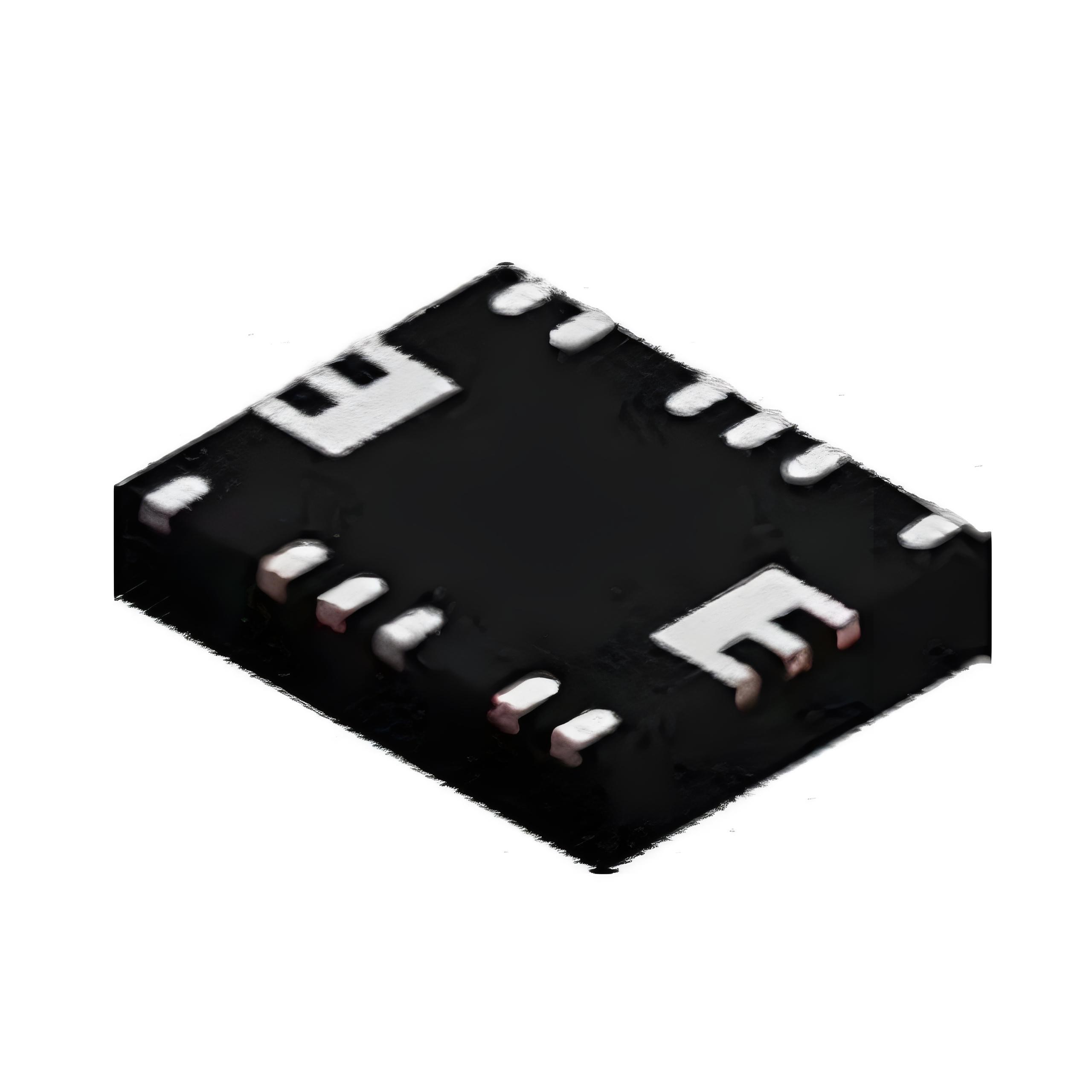

INA750BIREMRは、800µΩの統合型シャント抵抗器を備えた電圧出力型電流検出アンプです。INA750BIREMRは、電源電圧に依存せず、共通モード範囲–4Vから+110Vにおける双方向電流の監視を目的として設計されています。調整可能なゲインオプションにより、システムのダイナミックレンジを最適化できます。ケルビン接続のシャント抵抗とゼロドリフトチョップドアンプの統合により、校正相当の測定精度、±35ppm/°Cの超低温度ドリフト性能、およびセンシング抵抗の最適化されたレイアウトを実現しています。

INA750BIREMRの特長

内蔵シャント抵抗を備えた高精度ソリューション

25°Cで±35Aの連続電流

125°Cで±25Aの連続電流

シャント抵抗器：800µΩ

シャントインダクタンス：2.5nH

広範なコモンモード電圧範囲：–4Vから+110V

スイッチングコモンモード電圧にさらされるシステム向けに最適化された強化されたPWM拒否性能

125kHzまでのスイッチング周波数に対応

優れたCMRR

160dB DC CMRR

50kHzでの114dB AC CMRR

高い測定精度

システムゲイン誤差（最大）

バージョンA：±0.35%、±35ppm/°Cのドリフト

バージョンB：±1%、±100ppm/°Cのドリフト

オフセット電圧（最大）

バージョンA：±15mA、±315µA/°Cのドリフト

バージョンB：±125mA、±625µA/°Cのドリフト

外部抵抗分圧回路による調整可能なゲイン：

40mV/Aから800mV/A

TJが160°C時のオープンドレイン温度アラート

パッケージオプション：VQFN-14

INA750BIREMRの応用例

モータードライブ

ソレノイドとアクチュエーター

射出成形機

コードレスパワーツール

医療用コードレスツール

ドローンのプロペラ速度制御
