INA302A2QPWRQ1デバイスは、高コモンモード双方向電流センスアンプと、範囲外の電流状態を検出するための2つの高速コンパレータを備えています。INA302-Q1コンパレータは、過電流状態を検出して応答するように構成されています。 これらのデバイスは、外部リミット設定抵抗を使用して、各コンパレータ設定のリミットしきい値の範囲を調整できます。 これらの電流シャントモニタは、電源に依存しない-0.1V～+36Vのコモンモード電圧範囲で差動電圧信号を測定します。さらに、これらのデバイスは、最大40Vのコモンモード電圧に耐えることができます。

オープンドレイン・アラーム出力は、トランスペアレント・モード（出力状態が入力状態と一致）またはラッチ・モード（ラッチ・リセットでアラーム出力がクリア）のいずれかで動作するように構成できます。 コンパレータ1のアラーム応答時間は1µs未満で、コンパレータ2のアラーム応答時間は外付けコンデンサによって設定され、2µsから10sの範囲です。

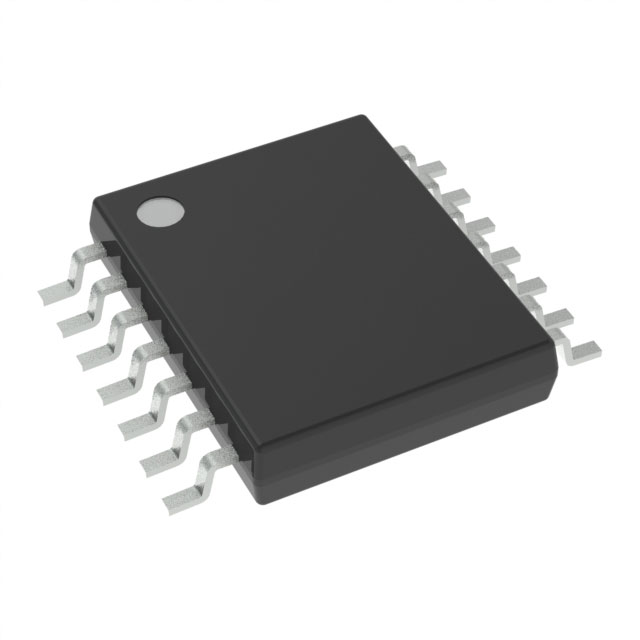

このデバイスは、2.7V～5.5Vの単一電源から供給され、最大消費電流は950µAです。定格動作温度範囲は-40℃～+125℃と広く、14ピンTSSOPパッケージで提供されます。

特長

- 車載アプリケーション向けAEC-Q100準拠

- 温度クラス1：-40°C ≤ TA ≤ +125°C

- HBM ESD 分類 2

- CDM ESD分類レベルC6

- 機能安全を提供

- 機能安全システム設計を支援するドキュメント

- 広いコモンモード入力範囲：-0.1V～+36V

- 2つのコンパレータ出力

- INA302-Q1：2つの独立したオーバーランアラーム

- INA303-Q1：ウィンドウコンパレータ

- スレッショルドレベルは個別に設定可能

- コンパレータ1のアラーム応答：1µs

- コンパレータ2の調整可能遅延：2µs～10s

- 独立ラッチ制御モード付きオープンドレイン出力

- 高精度アンプ

- オフセット：30µV（最大、A3バージョン）

- オフセット・ドリフト：0.5µV/℃（最大）

- ゲインエラー：0.15%（最大、A3バージョン）

- ゲイン・エラー・ドリフト：10ppm/°C

- 使用可能なアンプ・ゲイン

- INA302A2-Q1、INA303A2-Q1：50V/V

用途

- システム障害検出

- モーター制御および保護

- ポンプ制御および保護

- DC/DCコンバータ

- ボディ制御モジュール
