ADS127L21BIRUKR 24ビット、512kSPS広帯域幅三角積分ADCです。

ソース:このサイト時間:2024-11-27ブラウズ数:

ads127l21bは一种の持つプログラミングできるデジタルフィルタの精度は24位Δ−のシグマモジュ-ルコンバータ(xls)。

ADS127L21BIRUKRデバイスは24ビット、512kSPS広帯域幅三角積分ADC最大0.8ppm INLの高直線性を持っています。

性能です:

•交流性能と直流精度です:

—ダイナミックレンジ(200kSPS): 111.5dB(通常値)です。

—INL: FSRは0.2ppm(通常値)です

—THD:—125dBです

—温漂:50nV/°C(典型値)です。

—利得ドリフト:0.5ppm/°C(典型値)です。

・電力拡張速度モードです:

—最大速度:512kSPS (33mW代表値)です

—高速:400kSPS (26mW代表値)です

—中速:200kSPS (14mW代表値)です

—低速:50kSPS (4.3mW代表値)です

・広帯域または低遅延フィルタモードです

プログラム可能データレートです

広帯域フィルタモード512kSPSです

低遅延フィルタモード:1.365MSPSです

・プログラム可能なIIRとFIRのデジタルフィルタです

・バッファリング入力です

—1.5µA入力電流の典型値,中速モードです

・入力範囲:±VREFまたは±2VREFです。

・内部・外部の時計が動いています

・変換遅延(低遅延フィルタ):3µsです。

・機能安全タイプです

——機能安全システム設計のためのドキュメントを提供します。

説明します:

ads127l21bは一种の持つプログラミングできるデジタルフィルタの精度は24位Δ−のシグマモジュ-ルコンバータ(xls)。広帯域フィルタを使用する場合、このデジタルフィルタは512kSPSまでのデータレートを有し、低遅延フィルタを使用する場合は1365kSPSまでのデータレートを有します。交流性能、直流精度、低消費電力に優れています。

応用です:

・テストと測定です:

——データ収集(DAQ)です

デジタル・マルチメーターです

工場の自動化と制御です

振動や状態の監視です

・医療です:

ドップラー超音波です

電力網インフラです

電気質量分析器です

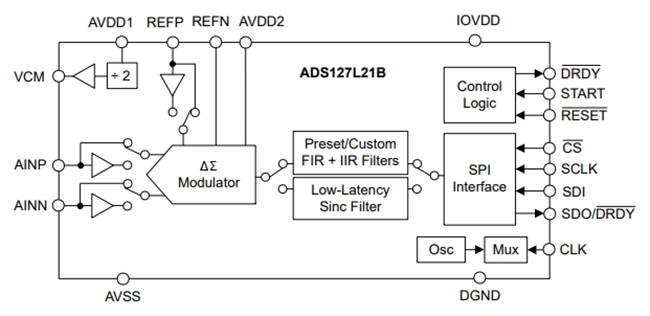

ブロック図です。
