TX08DACPは、8個の線形増幅器とDACを集積し、5段パルス発生器、T/Rスイッチ、オンチップビーム形成器を備えた無線週波数送信機である。
TX08DACP 8チャンネル超音波放射器です
特性です:
各チャネルは、8チャンネルトランスミッタを含みます:
オンチップ・ビームフォーミング機能を備えた5段パルス発生器です
アクティブT/Rスイッチです
一体型フローティング電源です
5段パルス発生器サポートします:
出力電圧の最大値は±100Vです。
出力電圧の最小値は±1Vです。
最大出力は2Aです
4A出力モードをサポートします。
対地放電のために本当にゼロにします
−第2高調波は5MHzで−45dBcです
——db帯域3、220オメガ| | 240 pf荷重
・-20MHz(±100V電源用です)
・35MHz(±100V電源の場合、電流は4Aです)
——統合ディザ:100fs (100Hz ~ 20kHz)です。
—CWモード近端位相ノイズ:—154dBc/Hz (5MHz信号の場合、1kHzオフセットします)
・アクティブT/Rスイッチです。
—導通抵抗:8オメガ
オンとオフの時間は300nsです
—チャネルベースのT/Rスイッチ制御です
・パルス発生器用のオンチップ・ビームフォーミング装置には次のようなものがあります。
—チャネルベースのT/Rスイッチ制御です
遅延解像度:ビームフォーマンクロック週期1.56ns以上です
最大遅延:214ビーム形成クロックサイクルです
—チャンネルあたり960 x 32ビットメモリ波形と遅延値を記憶します。
・高速(最大400MHz)デュアルチャネルLVDSシリアルプログラミングインターフェースです
—低いプログラミング時間:< 500ns(遅延分布更新のため)
—32ビットチェックサム機能がSPIエラーを検出します
・内部温度センサーと自動熱オフです
・電源タイミングは不要です
•様々な故障を検知するエラーフラグのレジスタです
・フローティング電源やバイアス電圧用の集積パッシブ素子です

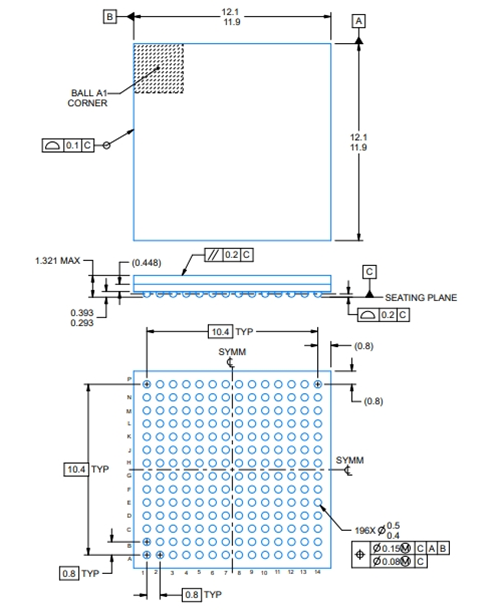

・小型パッケージ:fccsp-196 (12mm × 12mm), 0.8mmピッチです
説明します:
TX08DACPは、8個の線形増幅器とDACを集積し、5段パルス発生器、T/Rスイッチ、オンチップビーム形成器を備えた無線週波数送信機である。
Texas Instruments TX08Dは、超音波撮影システムに適した送信機ソリューションです。このデバイスは8つのチャネルに対応しており、それぞれにパルス発生器送受信(T/R)スイッチを備えています。
応用です:
・超音波パルス発生器イメージングシステムです
・圧電式ドライバーです
