MAX2871ETJデバイスは23.5MHzから6000MHzまでの小数/整数N分週週波数シンセサイザ/VCOである。商品紹介します:MAX2871は超広帯域位相ロックリング(PLL)、統合電圧制御発振器(VCO)で、整数N分割モードと小数N分割モードで動作します。MAX2871は、外部基準発振器やループフ…
MAX2871ETJデバイスは23.5MHzから6000MHzまでの小数/整数N分週週波数シンセサイザ/VCOである。
商品紹介します:
MAX2871は超広帯域位相ロックリング(PLL)、統合電圧制御発振器(VCO)で、整数N分割モードと小数N分割モードで動作します。MAX2871は、外部基準発振器やループフィルタと組み合わせて、優れた位相ノイズと拡散性能を維持しながら23.5MHz ~ 6.0GHzの周波数を合成できる高性能周波数合成器です。
複数の統合VCOは3000MHzから6000MHzの範囲をカバーし,1 ~ 128の出力分周器を利用することで,超ワイドな周波数レンジを実現しています。このデバイスは、−1dBmから+8dBmの出力電力を提供するように独立してプログラム可能なデュアル差動出力ドライバも提供します。どちらの出力もソフトウェアまたはハードウェアで静音制御が可能です。
MAX2871は、1.8V制御ロジックに準拠した4線式のシリアルインタフェースで制御されます。また、改良された特性の組み合わせと位相雑音性能の向上、MAX2870との完全なピンとソフトウェア互換性を備えています。

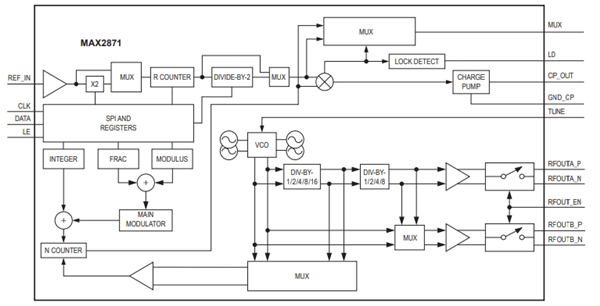

MAX2871ETJの機能図です
製品の特徴です:
出力バイナリバッファ/分周器は周波数レンジの拡張をサポートします。
分割比は1/2/4/8/16/32/64/128です。
23.5MHzから6000MHzです
高性能位相検出器(PFD)と基準周波数はスペクトルノイズを低減します
PFDは140MHzです
基準周波数は210MHzです
−230dBc/Hzまで正規化された帯域内位相ノイズは、システムのベースノイズ寄与を減少させます。
VCOを手動または自動で選択することで素早く切り替えることができます
出力位相のリセットと調整により、複数の周波数合成器の同期が可能になります。
7ビットADCを備えたオンチップ温度センサは、VCOの適切な選択を保証します。
回転ジャンプ低減とクイックロック機能により精度が向上しサンプリング速度が速くなりました
全温度範囲でVCOロックを維持することでバリのない動作を実現します。
2つの差動プログラマブル出力は、使用の柔軟性を十分に高めます。
応用製品です。
時計が発生します
マイクロ波無線です
テストと測定です
無線インフラです
