説明します:
ADS8598HIPMRデバイスは18ビット逐次近似(SAR)アナログ−デジタル変換器(ADC)ベースの8チャネルインテグレーションデータ収集(DAQ)システムです。すべての入力チャネルは同時にサンプリングされ、チャネル当たり500kSPSの最大スループットを達成します。

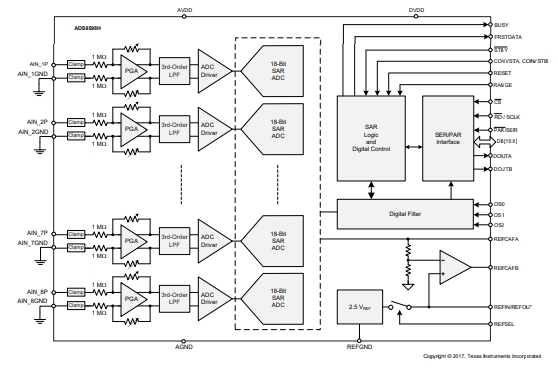

同素子の通路ごとある完全な模擬先端(afe)、含まれ入力インピーダンス1 mに達するオメガのプログラミングできる増益アンプ(pga)、入力・クラッカー位、低通入力フィルタとxlsドライブ。また、ADCを駆動するためのバッファ付きの低ドリフト、高精度な基準電圧を備えています。フレキシブルなデジタルインターフェースにより、シリアル、パラレル、パラレルバイト通信をサポートし、様々なホストコントローラに適しています。
ADS8598Hはシングル5V電源を採用し、±10Vまたは±5Vの真のバイポーラ入力が可能です。
特性です
・統合アナログフロントエンドを備えた18ビットADCです
・シンクロサンプリング:8チャンネルです
・ピンプログラミングで設定可能なバイポーラ入力:±10Vと±5Vです。
・高入力インピーダンス:1 mオメガ
・5Vアナログ電源:2.3Vから5V I/O電源です。
・9kV静電気放電(ESD)過圧入力クランプです
・低温フロート上基準(2.5V)とバッファです
•優れた性能です:
——すべてのチャネルでの最大スループットは500kSPSです。
—DNL:±0.5LSB(典型値)です;INL:±2.0LSBです
—SNR: 94dB(典型値)ですTHD:−109dBです
・過熱性能です:
最大オフセットドリフト:3ppm/°Cです
—利得ドリフト:6ppm/°Cです
・オーバーサンプリング用のオンチップ・デジタルフィルタです
パラレル、バイト、シリアルの柔軟なインタフェースです
・温度範囲:-40℃から+125℃までです。
・パッケージ:薄型四角形扁平(LQFP)-64です。
応用です
電力網の監視です
・保護中継器です
・多相モーター制御です
産業自動化と制御です
・多チャンネルデータ収集システムです
