概観です:ADIからのADRF6821ACPZは、高度に統合されたデュアル無線周波数(RF)入力、ゼロ中間周波数(IF)/低IF RFIC受信器です。直交復調器、デジタルステップ減衰器(DSA)、IF線形増幅器、統合型小数分割位相ロックループ(PLL)、低位相雑音多核電圧制御発振器(VCO)を備えて…
概観です:
ADIからのADRF6821ACPZは、高度に統合されたデュアル無線周波数(RF)入力、ゼロ中間周波数(IF)/低IF RFIC受信器です。直交復調器、デジタルステップ減衰器(DSA)、IF線形増幅器、統合型小数分割位相ロックループ(PLL)、低位相雑音多核電圧制御発振器(VCO)を備えています。RFICはデジタルプリディストーション(DPD)システム通信に最適です。
同素子のメモリーは高度の隔離2:1 rfスイッチと片内のブロードバンドrf balun、支持の二つの単端50オメガrf入力中止。プログラマブル減衰器は、高直線性復調器コアが優れた差動RF入力レベルを有することを保証します。統合減衰器は15 dBの減衰範囲を提供し、ステップサイズは1 dBです。復調器の後に高直線性IF増幅器が続き、チェーン内の次の要素、通常はアナログ−デジタル変換器(ADC)へのインタフェースを提供します。
ADRF6821は、2つの差動局部発振器(LO)入力信号の生成方法を提供しています。低位相ノイズVCOのパッチ内小数分割周波数合成器で生成する方法と、外部位相ノイズLO信号で生成する方法です。コンバーチブルの連続LOは450 MHzから2800 MHzの範囲をカバーします。PLL基準入力は広い周波数レンジに対応し、位相周波数検出器(PFD)の前に統合された基準分周器があります。

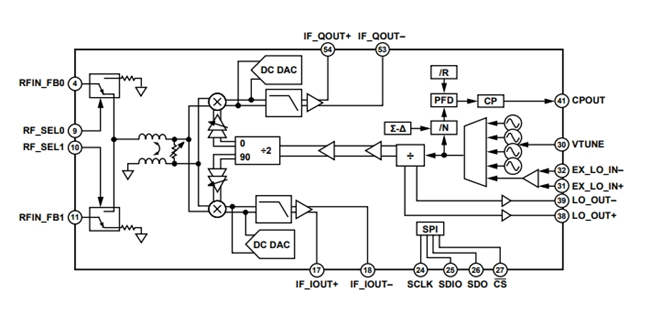

ADRF6821ACPZのブロック図です。
特徴です:
集積式小数分割PLLを有するDPD受信器
RF入力周波数は450 MHzから2800 MHzです
内部LO入力周波数範囲:450 MHzから2800 MHzです。
デュアルRF入力はSPDT吸収型RFスイッチを備えています。
集積式rf balun単端に適用される50オメガ入力
統合VCOは、RF入力範囲全体をカバーします。
デジタルプログラマブルLO位相オフセットとdcゼロ調整です
4ラインSPIでプログラムできます
56ピン8 mm × 8 mm LFCSPです
応用です:
セルW−CDMA/GSM/LTEです
DPD受信機です
マイクロ波点対点無線です
