紹介します:ADIからのADMV4530ACCZは、次世代のKa帯衛星通信に最適な同相/直交ミキサを備えた高度に統合されたアップコンバータです。集積された低位相ノイズ、小数N分周位相ロックループ、電圧制御振とう器、内部ディバイザは、外部周波数合成を必要とせずにI/Qミキサに…
紹介します:
ADIからのADMV4530ACCZは、次世代のKa帯衛星通信に最適な同相/直交ミキサを備えた高度に統合されたアップコンバータです。
集積された低位相ノイズ、小数N分周位相ロックループ、電圧制御振とう器、内部ディバイザは、外部周波数合成を必要とせずにI/Qミキサに必要なオンチップ局部発振器信号を生成します。VCOは内部自動較正ルーチンを使用して、位相ロックループが必要な設定を選択し、約100秒までロックすることができます。
位相ロックループの単一端の基準入力は500 MHzまでの周波数で動作し、内部基準分周器と逓倍器を採用して高い柔軟性を実現しています。また、位相周波数検波は250 MHzと160 MHzまで比較可能です。
アップコンバータには、500 MHz幅のI/Qモードと3 GHz幅のIFモードの両方で動作するI/Qミキサが含まれており、様々な無線周波数アーキテクチャと古いシステムとの後方互換性をサポートします。
利得と可変減衰段はI/Qミキサに続きます。この構成は、外部利得ステージを必要とせずに、最小1dB圧縮ポイントP1dBの19 dBmを可能にする。

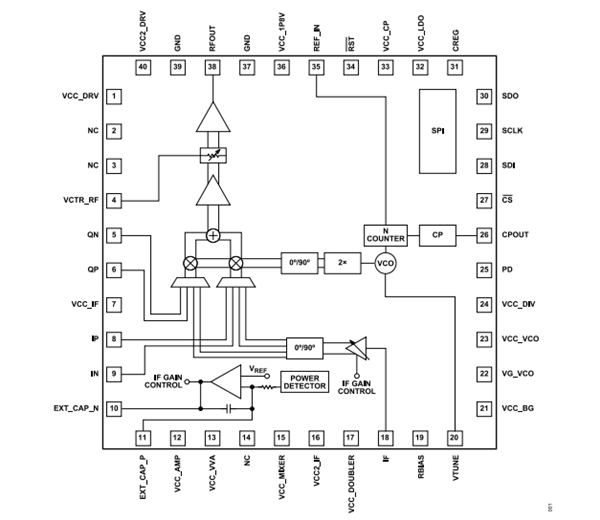

ADMV4530ACCZのブロック図です。
応用です:
衛星通信です
マイクロ波通信です
特徴です:
無線周波数出力周波数範囲:27 ~ 31GHzです。
2つのアップコンバートモードがあります
差分ベースバンドI/Qから直接アップコンバート(I/Qモード)します。
シングルバンドインバーター(中間周波数モード)です。
1 dB帯域幅:500 MHz (I/Qモード)です
入力周波数範囲:2GHz ~ 3GHz (IFモード)です。
適合の50オメガ単端高周波出力
適合の50オメガ単端中频入力
プログラム可能なベースバンドI/Qコモンモード電圧です
サイドバンド抑制とキャリアフィード最適化です
RFとIF利得の組み合わせダイナミックレンジ:70dBです。
プログラム可能な自動IFゲイン制御です
3ラインまたは4ラインのSPIプログラムでプログラムできます
働作温度範囲:-40°Cから+85°Cです。
40ピン、6 mm × 6 mm LGAパッケージです
RoHS要件を満たしています
