深圳市明佳達電子有限会社[供給] Texas Instruments クロックおよびタイミング LMK1D1208IRHAR IC プログラマブル LVDS クロックバッファ。LMK1D1208IRHAR デバイス概要このデバイスは、2つの入力と8組の差動LVDSクロック出力（OUT0～OUT7）を備えており、クロック分配の…

深圳市明佳達電子有限会社[供給] Texas Instruments クロックおよびタイミング LMK1D1208IRHAR I²C プログラマブル LVDS クロックバッファ。

LMK1D1208IRHAR デバイス概要

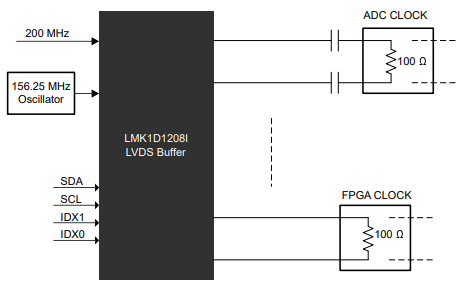

このデバイスは、2つの入力と8組の差動LVDSクロック出力（OUT0～OUT7）を備えており、クロック分配のレイテンシは超小型です。入力には、LVDS、LVPECL、LVCMOS、HCSL、またはCMLを使用できます。

LMK1D1208IRHARは 50Ωの伝送ラインを駆動するように設計されています。シングルエンド・モードで入力を駆動する場合、適切なバイアス電圧が未使用のマイナス入力ピンに印加されます。

I 2C プログラミングにより、デバイスをシングル・バッファ・バンク（2 つの入力のうち 1 つを 8 つの出力ペアに割り当てる）またはダブル・バッファ・バンク（各入力を 4 つの出力ペアに割り当てる）のいずれかに構成できます。各出力は、標準スイング（350mV）または拡張スイング（500mV）に設定できます。 LMK1D1208Iには、入力信号がない場合に出力が発振するのを防ぐフェイルセーフ入力があり、VDDが利用可能になる前に入力信号を供給することができます。

このデバイスは、1.8V、2.5V、または3.3Vの電源で動作し、-40℃～105℃（周囲温度）の温度範囲を特長としています。

LMK1D1208IRHARの仕様

メーカー：テキサス・インスツルメンツ

製品カテゴリー：クロック・バッファ

出力数： 8出力

最大出力周波数：2 GHz

伝搬遅延：最大575ps

出力タイプ： LVDS

パッケージ/ケース： VQFN-40

電源電圧-最小： 1.8 V

電源電圧-最大： 2.5 V

最低動作温度： - 40
