DRV8421BDGQRデバイスは18V、2AデュアルチャネルHブリッジのモータードライバです。この装置は、1つまたは2つの直流モータ、1つの双極性ステッピングモータ、または他の負荷を駆動するために使用されてもよい。コントローラ回路と簡単なPWMインタフェースで簡単に接続できます。
キー特性です
ツインハーフブリッジ・モーター・ドライブ
シングル/ダブルはブラシ付き直流です
ステップアップです
ソレノイド
動作電圧範囲:4 ~ 18Vです。
低い導通抵抗:hs ls + = 900 mオメガ(典型値、25°c)
ハーフブリッジあたりの出力電流が大きいです
最大駆動電流:2A (12V TA = 25°Cの場合)です。
並列モードで4A最大駆働電流(12VかつTA = 25°C時)を供給できます。
PWM制御インタフェースです
低電流3µAスリープモード(2ライン入力のみ)です。
熱強化表面実装パッケージです
保護特性です
VM低電圧ロック(UVLO)です
過電流保護(OCP)です
熱オフ(TSD)です
故障状態指示ピン(nFAULT)です。
概説します

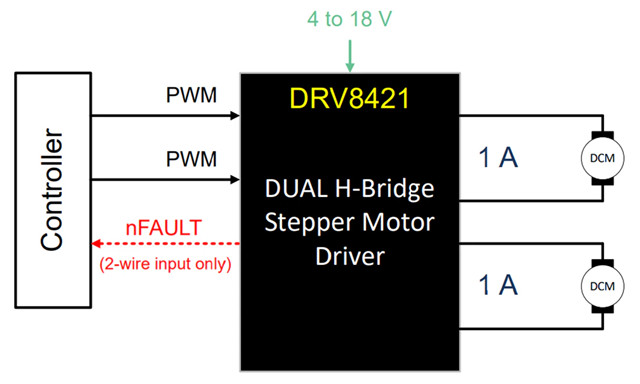

DRV8421BDGQRデュアルHブリッジ・モーター・ドライバーは、家電製品やその他のメカトロニクス用途に最適です。この装置は、1つのバイポーラのステッピングモーター、1つまたは2つの直流モーター、または他の負荷を駆動することができます。PWMインターフェイスはコントローラ回路との接続を容易にします。各Hブリッジのドライバの出力モジュールはNチャネルパワーMOSFETで構成され、モーター巻線を駆働するための完全なHブリッジとして構成されます。DRV8421BDGQRの各出力は、最大2A、または並列モードで最大4Aの電流を駆動することができます(適切なラジエータで12V、TA = 25°C)。
この設備はイネーブルと故障検出などの機能を備えています。また、低消費電力スリープモードを提供します。内部回路をオフにして静的消費電流を抑えますイネーブルドピンを下げることでスリープモードを設定できます。
DRV8421BDGQRの内部保護機能には、短絡保護、低電圧ロック(UVLO)、過電流保護(OCP)および過熱保護があります。
基本パラメータです
モータータイプ-ステップ:二極性です
モータータイプ- AC, DC:ブラシ付き直流です
機能:ドライブ-統合、制御、パワーレベルです
出力仕様:ハーフブリッジ(4)です。
インターフェース:PWMです
技術:NMOSです
ステップ解像度:-です
応用:汎用です
電流出力:2Aです
電圧-給電:4V ~ 18Vです。
電圧-負荷:4V ~ 18Vです。
働作温度:-40℃~ 125℃です。
装着タイプ:表面装着タイプです。
パッケージ/ケース:10-HVSSOPです
ターゲットアプリケーションです
・家電製品です
—プリンター/スキャナです
—冷蔵庫です
真空掃除機です
—乾燥機です
・汎用ブラシモーターとステッピングモーターがあります
