BQ25773REERは、Texas Instrumentsが発表したバッテリ管理ICで、主に2 ~ 5本のリチウムイオン電池の充電管理に使用されます。このチップはI2C通信プロトコルを採用しており、入力電圧範囲は3.5Vから40V、充電電流は最大16.3A/30A(サンプリング抵抗に依存)に対応しています。

特徴です

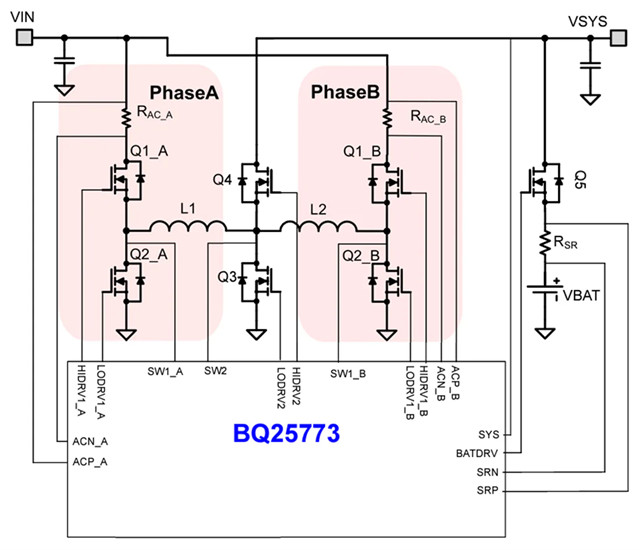

usb-c拡張パワーレンジ(EPR)インターフェースプラットフォームに適したtexas instruments社特許の準二相降圧・昇圧型狭電圧直流(NVDC)充電器です。

入力電圧範囲は3.5Vから40Vで,2 ~ 5本のバッテリーで充電できます

5 mオメガ/ 2 mに基づいてオメガ検出抵抗、充電電流が16.3 a / 30 a

10 mオメガ/ 5 mオメガの検出に基づいて抵抗、入力电流の制限が8.2 a / 16.4 a

USB 2.0、USB 3.0、USB 3.1、usb-cに対応しています。

入力電流最適化装置(ICO)を搭載しています

usb-pd仕様に準拠した高速ロールチェンジ(FRS)機能を統合しました。

準二相降圧、降圧-昇圧、昇圧操作をシームレスに変換できます。

電源の過負荷を防ぐために入力電流と電圧調整(IINDPMとVINDPM)を提供します

アダプター満載時のバッテリー補充システムです

IMVP8/IMVP9はインテルプラットフォームのシステム機能に準拠しています。

強化されたVminアクティブプロテクション(VAP)モードは、システムのピーク・パワーピーク時に、現在のインテル仕様では、入力キャパシタからバッテリを保護することができます。

PROCHOT全体の概要です

2段階放電電流でプロチョカーブを制限し,バッテリーの消耗を防ぎます

システムパワーモニター(PSYS)です

特許を取得したテキサス・インスツルメンツのデュアルランダムスペクトラム拡散(DRSS)はIEC−CISPR 32 EMI仕様に準拠しています。

TIが特許を取得したスルーモード(PTM)により、> 99%の効率を実現し、バッテリーの急速充電にも対応します。

専用ピンの入力とバッテリー電流モニターを使っています

電圧、電流、電力を監視する統合16ビットADCです

バッテリーMOSFET,補充モードでのダイオード動作に適しています

バッテリーでUSBポートに給電(USB OTG)します。

3 Vから5 V OTGです

10 mオメガ検出の抵抗に基づいて、出力電流の制限が3 a

600kHz/800kHzのプログラム可能なスイッチング周波数です

柔軟なシステム構成を可能にするI2Cホスト制御インターフェースです

高精度の調整と監視ができます

±0.5%充電電圧調整です

±2%充電電流調整です

±2%入力電流調整です

±2%入力/充電電流モニタです

安全性です

熱調節と熱オフです

入力システムバッテリーの過電圧保護です

入力MOSFETインダクタ過電流保護です

36ピン4.0 mm×5.0 mm WQFNパッケージです

典型的な応用です。

通常のノートパソコンとChromebookです

電気製品(充電器と酸素製造)です

詳細です

BQ25773REERは、2 ~ 5本のバッテリーを様々な入力ソースで充電できる同期NVDC降圧/昇圧バッテリー充電コントロールです。これらの入力ソースは、USBアダプタ、拡張電力範囲(EPR) usb-c電力伝送(PD)ソース、標準電力範囲(SPR) usb-c電力伝送(PD)ソース、および従来のアダプタを含みます。BQ25773REERは、部品数が少ない高効率ソリューションで、スペースに制約がある2 ~ 5本の電池で充電する用途に適しています。

NVDC仕様により、システム電圧はバッテリー電圧に応じて調整できますが、システムの最低電圧を下回ることはありません。バッテリーが完全に放電したり、取り外されたりしても、システムは働き続けます。負荷電力が入力ソースの上限値を超えると、バッテリーがチャージモードに入り、システムのクラッシュを防ぎます。

入力ソースがない場合、BQ25773REERはUSB on-the-go (OTG)機能に対応し、2 ~ 5本のバッテリーでVBUS上で20mV解像度の3V ~ 5 v調整可能な出力電圧を生成できます。

また、BQ25773REERは、アダプタ電流、バッテリー電流、システム電力を監視します。柔軟なプログラムが可能なPROCHOT出力直結CPUは,必要に応じてダウンコンバート制御が可能です。
