【TI製品】新品BQ79758 QPAPRQ1自動車クラス18セル直列電池モニターとバランサー

ソース:このサイト時間:2025-08-30ブラウズ数:

BQ79758QPAPRQ1デバイスは、asil-d機能安全規格に準拠し、電流検出とI2C通信をサポートする自動車向け18本直列バッテリーモニターです。主な特徴は次の通りです以下の性能はaec-q100に準拠しています。設備温度レベル:1です環境働作温度範囲:-40Cから+125Cです。機能安全…

BQ79758QPAPRQ1デバイスは、asil-d機能安全規格に準拠し、電流検出とI2C通信をサポートする自動車向け18本直列バッテリーモニターです。主な特徴は次の通りです

以下の性能はaec-q100に準拠しています。

設備温度レベル:1です

環境働作温度範囲:-40°Cから+125°Cです。

機能安全基準を満たしています

ISO 26262のシステム設計を支援します

システム能力はASIL Dです

ハードウェアの能力はASIL Dです

1つのデバイスで9 ~ 18本の直列バッテリーを計測でき、最大64個のデバイスを積み上げることができます

専用ADCで,典型的な精度は±1mVです

2つの独立した電流検出ADCは、±0.1%の利得誤差ドリフトと+/-275mVの入力範囲を有します。

プログラム可能なオーバーフロー検出比較器です

完全に冗長なレイムレイムパターンをサポートします

統合型バックADCは、デジタルローパスフィルタを構成可能です。

測定精度に影響なく母線をサポートします。

10箇のGPIOは温度センサ/アナログ/デジタル/I2Cコントローラ/SPIコントローラ用です

内部バッテリーバランスです

平均点は300mAです

ユーザ制御PWM調整ユニットバランス電流

バランス熱管理を内蔵し、自動停止・再開制御機能も備えています

強力なキクチェーン通信機能、リング構造をサポートします。

バッテリーを取り外さずにPORのようなイベントをエミュレートできます

ワンタイムカスタムプログラミング用のオンチップメモリです

低電力モード電流< 6µAです

SPI/UARTインタフェース付きbq79600-q1に対応しています。


詳細です

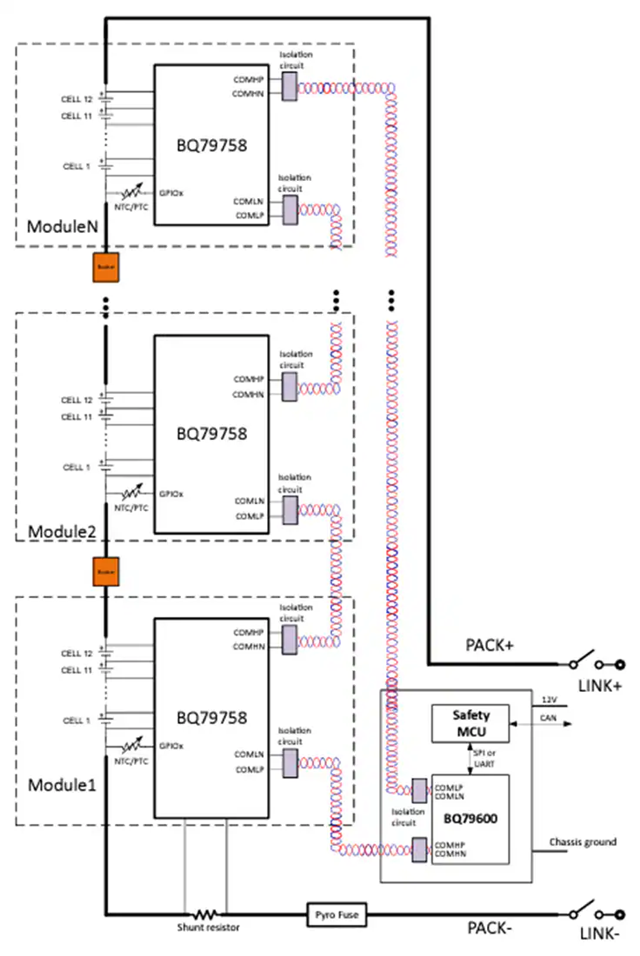

BQ79758QPAPRQ1 18Sバッテリモニタとイコライザは、18Sまでの高精度バッテリ電圧測定をxEV/ev高電圧バッテリーマネジメントシステムのバッテリモジュールに提供します。このディスプレイは、同じパッケージタイプで異なるチャネルオプションを提供し、ピン対ピンの互換性を備え、どのようなプラットフォームでも確立されたソフトウェアとハードウェアを高度に再使用することをサポートします。BQ79758QPAPRQ1は、厳しい自動車基準と安全要件を満たす最先端のADCアーキテクチャ/測定システムを持っています。菊のチェーンをトランス(またはキャパシタ)で分離することにより、BQ79758QPAPRQ1は、xEVパワートレインにおける集中型または分散型のアーキテクチャに適しています。

応用シーンです

・ハイブリッドや電動パワートレインシステムのバッテリーマネジメントシステム(BMS)です。

バッテリーマネジメントシステム付き貯蔵電池パックです

基本パラメータです

製品:BQ79758QPAPRQ1です

機能:バッテリーモニターです。

電池化学成分:多化学です

バッテリー数:9 ~ 18です。

故障保護:超温、過/欠圧です

インタフェースはI2C、SPI、UARTです

働作温度:-40℃~ 125℃です。

レベル:自動車レベルです
