【製品】LC709204 VXE-01 TBGバッテリーゲージLSI、単セルリチウムイオン/ポリマーバッテリー用

ソース:このサイト時間:2025-08-25ブラウズ数:

lc709204vxe-01tbgは、onsemiが発売した1本のリチウムイオン/ポリマー電池のバッテリーメーターで、Smart LiB Gaugeファミリーの一部です。中心的な特徴は以下の通りです。hg-cvr2アルゴリズムです占有面積が小さく,電流誘導抵抗が不要です劣化したバッテリに対して正確な…

lc709204vxe-01tbgは、onsemiが発売した1本のリチウムイオン/ポリマー電池のバッテリーメーターで、Smart LiB Gaugeファミリーの一部です。中心的な特徴は以下の通りです。

hg-cvr2アルゴリズムです

占有面積が小さく,電流誘導抵抗が不要です

劣化したバッテリに対して正確なRSOCを提供します

誤差を自動的に収束させることで安定した計測が可能です

バッテリーを挿入した直後に正確に測定します

学習サイクルをなくします

低消費電力:2A動作モード電流です

RSOC/電圧アラーム機能でバッテリーの安全性を高めます

温度入力が2つあります

NTCサーミスタの入力を検出します

I2Cを通じてです

バッテリー挿入検査です

I2Cインターフェイス(400kHzまで対応)です。

無鉛、無ハロゲン/無臭化難燃剤(BFR), RoHS指令準拠です。


概説します

lc709204vxe-01tbg電池量計は、リチウムイオン/ポリマー電池に対応したスマートLiB電池量計シリーズの一部です。lc709204vxe-01tbgは、hg-cvr2アルゴリズムを使用してバッテリーの相対充電状態(RSOC)を測定し、温度変化、負荷、劣化、自己放電などの変化にも正確なRSOC読み取りを提供します。正確なRSOC測定で携帯機器の稼働時間を延ばすことができます。hg-cvr2アルゴリズムは、バッテリーメーター、バッテリーモニター、バッテリーメーターとも呼ばれ、汎用性が高く、さまざまな用途に適しています。LSIは、いくつかのパラメータを設定するだけで電池の測定をすぐに開始できるため、製造過程での複雑な学習サイクルを必要としません。lc709204vxe-01tbgは動作電流の消費量が2µAと低く、ウェアラブル機器や1直列N並列バッテリー構成に適しています。

技術的パラメータです

製品:lc709204vxe-01tbgです

バッテリータイプ:lithium-ion、Lithium Polymerです。

出力電圧は4.6 Vです

動作電源電圧:2.5 V to 5.5 Vです。

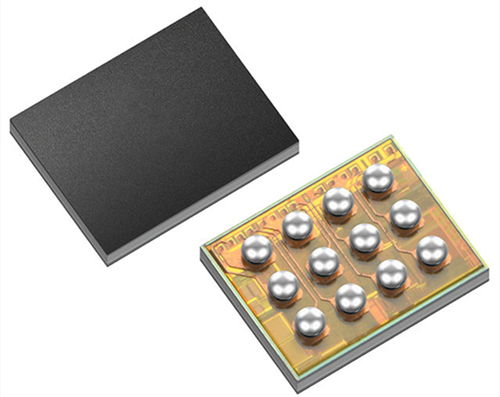

パッケージ:wlcsp-12です

インストールスタイル:SMD/SMTです。

シリーズ:LC709204Vです

最大動作温度:+ 85 Cです。

最小動作温度:- 40 Cです。

Pd: 150 mWです

応用分野です
