オリジナル供給 [Renesas] R7F701412EABG RH850/D1M ハイエンド車載マイコン

深圳市明佳達電子有限公司——長期供給Renesas（R7F701412EABG）自動車用計器盤向けの高性能自動車用マイクロコントローラー、基本または低レベル2D描画に対応。

製品詳細：

型番：R7F701412EABG

パッケージ：BGA-484

タイプ：RH850/D1M 32ビットマイクロコントローラー - MCU

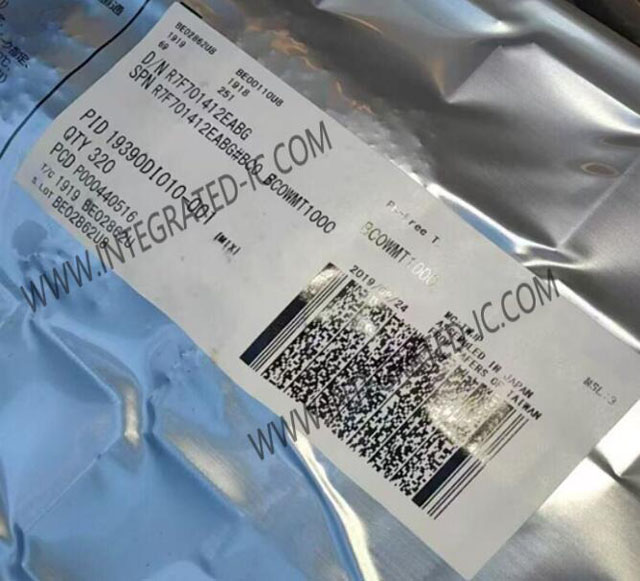

R7F701412EABG 製品図：

1. R7F701412EABG コアハードウェアアーキテクチャと性能パラメーター

プロセッサーと計算能力

コア：32ビットRH850G3Mシングルコアプロセッサを搭載、クロック周波数240MHz、40nmプロセス技術を採用し、高性能と低消費電力を両立。

メモリリソース：

プログラムフラッシュメモリ：3.75MB（複雑なグラフィックファームウェアの保存に対応）

RAM：512KB（リアルタイムデータ処理用）

EEPROM：64KB（設定パラメータの保存用）。

周辺インターフェース：

通信インターフェース：CANbus、イーサネット、USB、I2C、SPI、UARTなど、車載マルチシステム連携に対応1。

制御周辺：20チャネル12ビットADC（アナログ信号取得）、PWM出力、DMAコントローラー、ウォッチドッグタイマー（WDT）。

パッケージと信頼性

パッケージ：484ピンBGA（27×27mm）、表面実装設計、高温高振動環境に対応。

動作条件：

電圧範囲：2.7V～5.5V（車載電源の変動に対応）

温度範囲：-40°C～150°C（結温）、車載規格の極限環境要件を満たす1。

二、R7F701412EABGグラフィック処理能力：低レベル2D描画エンジン

基本グラフィック機能

表示制御：専用2Dグラフィックエンジンを統合し、以下のコア機能をサポート：

レイヤー管理：複数レイヤーの重ね合わせ（2～3層）をサポートし、アルファ混合（透明度混合）と動的合成を実現。

描画プリミティブ：ハードウェアアクセラレーションによる直線、多角形、円形などの基本幾何図形の描画。

フレームバッファ制御：内蔵フレームバッファメカニズムにより、表示リフレッシュレート（50～60Hz）を最適化。

解像度対応：最大超ワイドVGA（1240×480ピクセル）に対応し、デジタルメーターパネルやHUDのワイドスクリーン要件に対応。

リソース最適化設計

低メモリ依存：フレームバッファ（Framebuffer）の直接操作により外部メモリアクセスを削減し、システム遅延を低減。

CPU負荷分散：グラフィックタスクを専用エンジンで処理し、メインCPUリソース（例：RH850G3Mコア）を安全criticalタスク（例：ADASデータ処理）に解放。

3. R7F701412EABG（RH850/D1M）製品特性：

CPU：G3M コア、最大 240MHz

電圧：2.7V から 5.5V

パッケージ：272 ピンから 484 ピンの BGA、176 ピンの LFQFP

メモリ：SRAM 最大 512KB、プログラムフラッシュメモリ最大 5MB

ゼロポイント検出機能付きステッピングモーターコントローラー/ドライバー

サウンドジェネレーター

ディスプレイコントローラー

JPEG デコーダー

変形エンジン

最大 3.1MB グラフィックメモリ、RAM エンベロープ付き

PWM：PWM 出力 × 72

アナログ機能：12 ビット A/D コンバーター（ch）× 最大 20

オンチップオシレーター（MHz）：8 MHz、低速：240 kHz

その他：PLL、RTC、電源投入リセット

【明佳達電子】Renesas（R7F701412EABG）240MHz、32ビット RH850/D1M マイクロコントローラーICを長期供給しています。R7F701412EABG の製品情報または価格に関するお問い合わせは、明佳達電子までご連絡ください：
