afe58jd16zavは一种の16の通路の模擬先端(afe)、超音波を高性能と小さなサイズの超音波、システム设计。低消費電力、低ノイズの特性を持ち、様々な超音波応用シーンに適しています。主な仕様は以下の通りです。なくす:ごとの通路の消耗は90 mw。騒音:騒音密度は0.9…
afe58jd16zavは一种の16の通路の模擬先端(afe)、超音波を高性能と小さなサイズの超音波、システム设计。低消費電力、低ノイズの特性を持ち、様々な超音波応用シーンに適しています。
主な仕様は以下の通りです。
なくす:ごとの通路の消耗は90 mw。
騒音:騒音密度は0.95 nv /√hz。
モジュ-ルコンバータ(xls):支持14位65 mspsや12位80 msps xlsだった。
波(カップリング)連続無源混频器:支持無源混频器カップリング、違った音波の応用に適用されるシーン。
アッテネータ入力:他の特性を含め、低騒音アンプ(lna)、通フィルタ(lpf)、デジタル時間補償(dtgc)などの増益となった。
応用分野です
AFE58JD16ZAVは以下の分野で広く使われています。
医療用超音波画像です
・無傷検査装置です
ソナー画像装置です
・マルチチャネルの高速データ収集です
性能パラメータです
桁数は14です。
通路数は16です
出力は90 mWです
働作温度:-40℃~ 85℃です。
パッケージ/ハウジング:289-NFBGA
また、AFE58JD16ZAVは、以下のような特性を備えています。

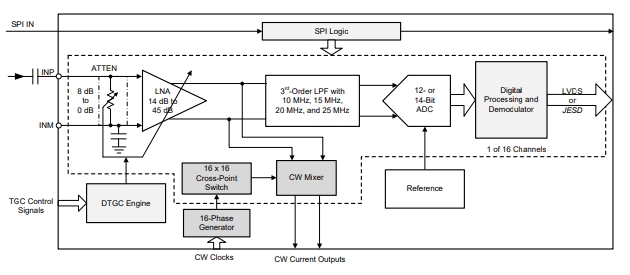

超音波応用向けの16チャンネルのアナログフロントエンド(AFE)です:
入力減衰器、低雑音増幅器(LNA)、低域通過フィルタ(LPF)、アナログ−デジタル変換器(ADC)、連続波(CW)ミキサです
—デジタル時間利得補償(DTGC)です
合計ゲイン範囲:6dBから45dBです。
線形入力範囲は1 VPPです
・DTGC入力減衰器付きです:
——減衰範囲は0dBから8dB(ステップサイズは0.125dB)です。
インピーダンスマッチングをサポートします
800 ~ ~ 50オメガオメガの源インピーダンス
・DTGC低雑音アンプ(LNA)付きです:
—ゲイン範囲は14dBから45dB(ステップサイズは0.125dB)です。
低入力電流ノイズ:1.2pA/√Hzです
3次線形位相ローパスフィルタ(LPF)です
10MHz, 15MHz, 20MHz, 25MHzです
アナログデジタル変換器(ADC)です
—14ビットADC: 65MSPS時75dBFS SNRです
—12ビットADC: 80MSPS時72dBFS SNRです
•低電圧差動シグナリング(LVDS)インタフェース、インタフェースレートは最大1GBPSです。
•ノイズと電力消費に最適化されています:
—90mW/チャンネル,1nV/√Hz (65MSPS)です
—55mW/チャンネル,1.45nV/√Hz (40MSPS)です
—59mW/チャネル(CWモード)です
•優れたデバイス間利得マッチングです:
—±0.5dB(典型値)です。
・低高調波歪みレベル:—60dBcです。
・急速かつ持続的な過負荷回復です
連続波(CW)経路です:
——低端位相ノイズ:1KHzでは-148dBc/Hzです。
位相分解能はλ/16です
16X, 8X, 4X, 1XのCWクロックをサポートしています
・数字の特性です:
ADCの後のデジタルI/Q復調器です
——分数抽出フィルタM = 1 ~ 63(インクリメントステップは0.25X)です。
——データスループットは抽出後に低下します。
32種類のプリセットされたRAM付きオンチップ・ランダムアクセスメモリです
・5GbpsのJESDインターフェースです:
JESD204Bサブクラス0,1,2です
各JESDチャネルは2、4、または8チャネルを含みます。
・コンパクトパッケージ:15mm × 15mm nfbga-289
