【TI】5 Gb/s JESD204 B出力を持つADC14 X250 RHBR：シングルチャネル14ビット250 MSPS ADC

ソース:このサイト時間:2025-06-21ブラウズ数:

ADC14X250RHBRデバイスは、250MSPSのサンプリングレートで、アナログ入力信号を14ビットのデジタルに変換することができます。主な特徴です・解像度:14ビットです。・変換レート:250MSPSです。・性能です:入力:240MHz, -3dBFSです信号対雑音比(SNR): 70.1dBFSですノイズス…

ADC14X250RHBRデバイスは、250MSPSのサンプリングレートで、アナログ入力信号を14ビットのデジタルに変換することができます。

主な特徴です

・解像度:14ビットです。

・変換レート:250MSPSです。

・性能です:

入力:240MHz, -3dBFSです

信号対雑音比(SNR): 70.1dBFSです

ノイズスペクトル密度:-151.1dBFS/Hzです

—スプリアスなしダイナミックレンジ(SFDR): 87dBFSです

—非HD2および非HD3バリ:-92dBFSです

入力なしSNR: 71.1dBFSです

・消費電力:584mWです。

・定格温度105°Cまで(放熱パッドにて)

・JESD204Bチャネルレート5Gb/sまでのサブクラス1シングルチャネルシリアルデータインターフェースです

・バッファリングされたアナログ入力です

・差分入力位相と振幅補正です

・入力サンプリングクロック分周器(1分周、2分周、4分周、8分周)

・4ライン制シリアル周辺機器インターフェイス(SPI)です。

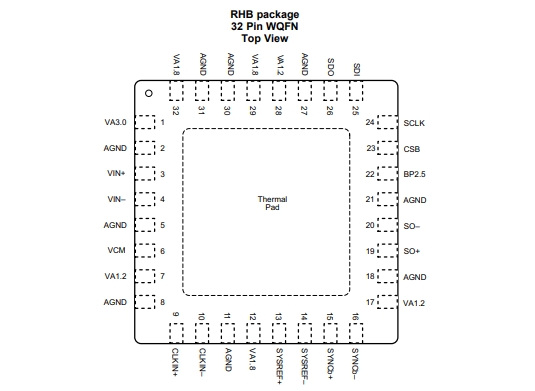

・32ピン超薄型四方扁平ワイアーレス(WQFN)パッケージ(5mm×5mm、0.5mmピッチ)


応用範囲です。

・高中間周波数(IF)サンプル受信機です

・マルチキャリア基地局受信機です

GSM/EDGE, CDMA2000, UMTS, LTE, WiMaxです

多様性、マルチモード、マルチバンド受信機です

・デジタルプリディストーションです

・ソフトウェア定義無線(SDR)です

装置のテストと測定です

・通信機器の計器です

・レーダーです

•携帯用メーターです

詳細です

内蔵入力バッファは、内部スイッチング容量サンプリング回路から電荷還元ノイズを排除し、駆動アンプ、アンチエイリアシングフィルタ、インピーダンス整合のシステムレベル設計を簡素化します。さらに、ADC14X250RHBRは、偶数次高調波歪みを改善するために、差動入力信号経路の位相および振幅のインバランスを補正するためにバッファを調整することもできます。入力サンプリングクロック分周器は、システムクロックを単純化するための整数分周比を提供する。

ADC14X250RHBRは低雑音電圧基準を内蔵しており、外部デカップリング・コンデンサを使用する必要がないため、回路基板レベルの設計が簡素化されています。デジタル出力データは,32ピン5mm × 5mmのWQFNパッケージを採用したJESD204Bサブクラス1のシングル・チャネル・インタフェースで提供する。ADC14X250RHBRは1.2V、1.8V、3.0Vの電源で動作します。SPIを使用して1.2V ~ 3V論理回路互換デバイスを構成することができます。

ADC14X250RHBRの性能パラメータです

解像度:14ビットです

変換レート:250MSPSです。

dnl-微分非線形性:+/- 1 LSBです

ENOB有効ビット数:11.5 Bitです。

特徴:ハイパフォーマンスです

湿度感度:Yesです

消費電力は584 mWです

製品タイプ:ADCs - Analog to Digital Convertersです

SFDR -スプリアスなしダイナミックレンジ:93 dBです

SINAD -信号ノイズと歪率:71 dBです

最小動作温度:- 40 Cです。
