AMC1350QDWVRQ1アンプは(TI)から発売された自働車用の5V入力、精密電圧検出強化型隔離アンプです。概説しますAMC1350QDWVRQ1は1種の隔離式精密増幅器で、この増幅器の出力と入力回路は電磁干渉性能のきわめて強い隔離柵によって隔てられます。このアイソレーションゲート…
AMC1350QDWVRQ1アンプは(TI)から発売された自働車用の±5V入力、精密電圧検出強化型隔離アンプです。
概説します
AMC1350QDWVRQ1は1種の隔離式精密増幅器で、この増幅器の出力と入力回路は電磁干渉性能のきわめて強い隔離柵によって隔てられます。このアイソレーションゲートは、VDE V 0884-11およびUL1577の規格に準拠し、最大1.5kVRMSまでの動作電圧をサポートすることができると認証されています。
この分離ゲートは、異なるコモンモード電圧レベルで動作するシステム内の各デバイスを分離し、低電圧側を有害な電圧衝撃から保護します。
AMC1350QDWVRQ1の高インピーダンス入力は、高インピーダンス分圧器や高出力抵抗を有する他の電圧源との接続に最適化されています。AMC1350QDWVRQ1は、優れた精度と低温ドリフト、正確な交流と直流電圧の検出に対応しています。車載充電器(OBC)、直流/直流変換器、トラクションインバータ、または他の高コモンモード電圧をサポートする必要があるアプリケーションに適しています。
AMC1350QDWVRQ1は、自動車向けのaec-q100規格に準拠したワイドボディ8ピンSOICパッケージを採用し、—40°Cから+125°Cまでの温度範囲をサポートします。
AMC1350QDWVRQ1の特性は以下の通りです。
・自動車向けaec-q100規格に準拠しています:
—温度レベル1:—40°Cから+125°C, TAです
・機能安全の提供です
機能安全システムの設計に役立つドキュメントです
・線形入力電圧範囲:±5Vです。
・高入力インピーダンス:1.25 mオメガ典型(値)
・固定ゲイン:0.4 V/Vです
低直流誤差です
誤差±1.5mV(最大値)です
——温漂:±15µV/°C(最大値)です
—利得誤差:±0.2%(最大値)です。
——ゲインドリフト:±35ppm/°C(最大値)です。
—非線形±0.02%(最大値)です
•高側と低側の運転電圧:3.3Vまたは5Vです。
・高CMTI: 100kV/µs(最小値)です。
・失効防護出力です
・セキュリティ関連認証です:
—7070-VPK強化型隔離,DIN VDEに適合しますV0884- 11:20 17-01
——UL1577規格に準拠した1分間の5000VRMS隔離です
ターゲットアプリケーションです

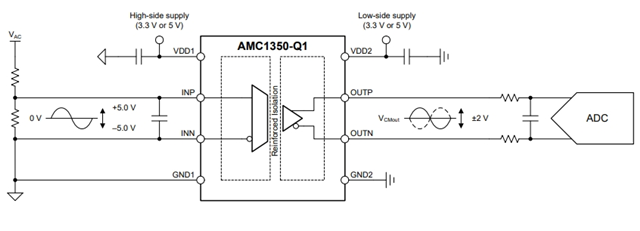

•AMC1350QDWVRQ1は、以下のアプリケーションの分離電圧誘導に使用することができます:
牽引インバータです
—車載充電器です
直流/直流コンバータです
ハイブリッド車/電気車直流充電器です
性能パラメータです
チャンネル数:2チャンネルです。
絶縁電圧は5,000 Vrmsです
パッケージ:soic-8です
最小動作温度は- 40℃です。
最大動作温度:+ 125°Cです。
