mpfs095ts-fcsg325iデバイスは,PolarFire FPGAの不揮発性FPGAプラットフォームをベースに構築したSoC FPGAです。
説明します:

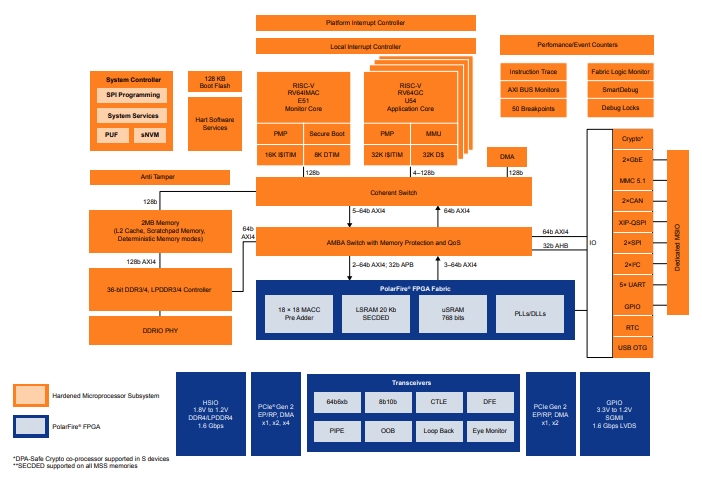

PolarFire®SoC FPGAは、低消費電力、熱効率、防衛レベルの安全性を完璧に組み合わせ、スマートネットワークシステムに適しています。これらのMicrochip Technologyデバイスは、確実性と一貫性を備えたrisc-v CPUクラスタの最初のシステムオンチップ(SoC)フィールドプログラマブルゲートアレイ(FPGA)です。決定性L2メモリサブシステムも備え、Linuxとリアルタイムアプリケーションをサポートします。PolarFire SoCデバイスの消費電力は、代替FPGAと比べて50%も低減します。ミドルレンジの低消費電力PolarFire FPGAアーキテクチャに基づいており、25kから460kの論理ユニット(LEs)を含み、12.7Gのトランシーバを備えています。EEMBC CoreMark®-Proのベンチマークにおける消費電力のグラフは、PolarFire SoCの低消費電力の利点を示しています。
FPGAの特性です
•最大461K論理ユニット、4入力ルックアップテーブル(LUT)と破断可能なD型フリップフロップで構成されています。
・SECDEDの20 KBデュアルポートまたは2ポート大容量静的ランダムアクセスメモリ(LSRAM)ブロックを内蔵します。
•64×12の2ポートµRAMブロック、ラッチアレイで実現します。
プリ加算器、48ビットアキュムレータ、オプションの16ワード奥行き×18ビット係数ROMを備えた18×18数学モジュールです。
•内蔵µPROM、プログラム時の修正、実行時のユーザーデータの読み取りが可能です。
•高速シリアル接続、マルチギガトランシーバ内蔵、レート範囲250 Mbps ~ 12.7 Gbpsです。
・デュアルx4 PCIe Gen2エンドポイント(EP)とルートポート(RP)設計を統合しました
・高速I/O (high-speed I/O、HSIO)、統合I/Oデジタルロジックで最大1600 Mbps DDR4、1333 Mbps DDR3L、1333 Mbps LPDDR3/DDR3メモリに対応します。
•汎用I/O (general-purpose I/O、GPIO)は、統合I/Oデジタルロジックにより3.3 V内蔵CDRをサポートし、シリアルギガビットイーサネット、1067 Mbps DDR3、1250 Mbps LVDS I/O速度をサポートします。
・低消費電力、phas-locked loop (PLL)とdelay-locked loop (DLL)により、精度と低ジッターを実現します。
・1.0Vと1.05V動作モードです
応用です:
通信します
国防です
産業自動化です
自動車です
スマート埋め込み視覚です
モノのインターネット(IoT)です。
