PGA5807ARGCR高性能、8チャネル完全アナログフロントエンド（AFE）チップ

ソース:このサイト時間:2024-12-16ブラウズ数:

PGA5807ARGCR 8チャネル、高帯域、アナログフロントエンドです特性です:8チャンネル完全アナログフロントエンド(AFE)です:低雑音増幅器(LNA)プログラマブル利得増幅器(PGA)プログラマブルローパスフィルタ(LPF)ですフルチャネルゲイン:12dB ~ 30dBです入力に関わるノイズ…

PGA5807ARGCR 8チャネル、高帯域、アナログフロントエンドです

特性です:

8チャンネル完全アナログフロントエンド(AFE)です:

低雑音増幅器(LNA)プログラマブル利得増幅器(PGA)プログラマブルローパスフィルタ(LPF)です

フルチャネルゲイン:12dB ~ 30dBです

入力に関わるノイズは2.1nV/√Hzです

LNAです:

ゲイン:12dBです

全差動です

広い入力をサポートします:

2.1±200mVです

最大線形入力範囲:500mVPPです。

PGA利得:0dBから18dBです

3dBの利得ステップサイズです

シリアルや外部ピンで設定できます

最大総チャネルゲイン:30dBです

プログラム可能なLPFです

周波数は75MHz, 60MHzです

パワー(フルリンク)です。

1チャンネルあたり60mWです

急速で持続的な過負荷回復です

小型パッケージ:9mm × 9mm四方扁平ワイヤレスパッケージ(QFN)-64です。


説明します:

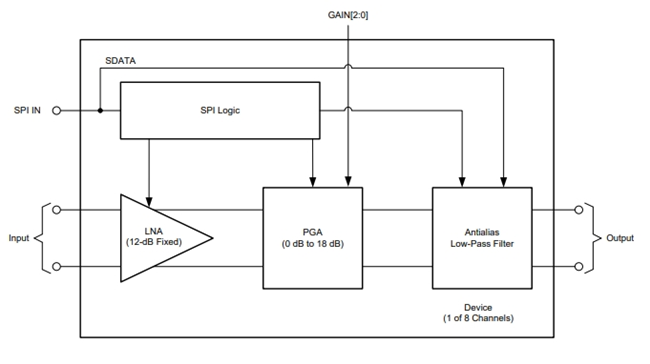

PGA5807ARGCRは8チャネル、高帯域、アナログフロントエンド(AFE)です。3.3Vアナログ単電源で動作します。このデバイスは高帯域入力周波数をサポートし、1チャンネルあたりの総出力は60mWです。PGA5807Aは、低雑音増幅器(LNA)、プログラマブル利得増幅器(PGA)、プログラマブルローパスフィルタ(LPF)から構成されています。このLNAは固定の12dB利得を持ち(差動増幅器は直接と容量入力の結合をサポートします)、500mVPPの最大線形入力範囲をサポートします。

このデバイスは、0dBから18dBまでの3dBの利得ステップの利得オプションを提供します。この18dB PGAゲインはシリアルまたは外部ピン設定が可能です。PGA5807Aは、ノイズを低減するためにLPF形式のアンチエイリアシングフィルタを内蔵しています。

応用範囲です。

・データ収集のフロントエンドです

超音波画像です
