HMC8192LGは、受信用のイメージ除去ミキサーとして使用できるか、または送信用の一側波帯アップコンバーターとして使用できる、パッシブ型、広帯域、同相/直交（I/Q）方式のモノリシックマイクロ波集積回路（MMIC）ミキサーです。ラジオ周波数（RF）とローカルオシレーター（LO）の周波数範囲が20 GHzから42 GHz、中間周波数（IF）帯域幅が直流から5 GHzであるため、HMC8192LGは広帯域周波数範囲、優れたRF性能、および少ない部品数と小さなプリント基板（PCB）面積を特徴とするシンプルな設計が求められるアプリケーションに最適です。単一のHMC8192LGは、設計において複数の狭帯域ミキサーを置き換えることができます。

HMC8192LGの特長

パッシブ型広帯域I/Qミキサー

RFおよびLO周波数範囲：20 GHzから42 GHz

広帯域IF帯域幅：dcから5 GHz

単端RF、LO、およびIF

変換損失：20 GHzから32 GHzで典型値9 dB

イメージ除去：25 dBc（典型値）、20 GHzから32 GHz

ノイズフィギュア：12 dB（典型値）

入力IP3（ダウンコンバーター）：24 dBm（典型値）、20 GHzから32 GHz

入力P1dB（ダウンコンバーター）圧縮：17 dBm（典型値）、20 GHzから32 GHz

入力IP2：55 dBm（典型値）、20 GHzから32 GHz

LOからRFのアイソレーション：42 dB、20 GHzから32 GHz

LOからIFxのアイソレーション：45 dB、20 GHzから32 GHz

RFからIFのアイソレーション：35 dB、20 GHzから32 GHz

振幅バランス: ±1 dB（典型値）

位相バランス（ダウンコンバーター）: ±8°（典型値）

RF反射損失: 12 dB（典型値）

LO反射損失: 10 dB（典型値）

IFx反射損失: 20 dB（典型値）

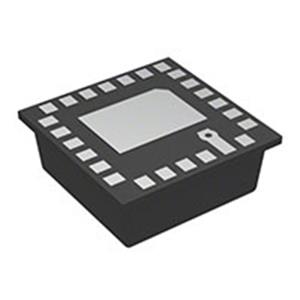

露出パッド、4.00 mm × 4.00 mm、25端子LGA_CAVパッケージ

HMC8192LGの応用分野

テストおよび測定機器

軍事、レーダー、航空宇宙、防衛分野の応用

マイクロ波ポイントツーポイント基地局
