ADMV7420BCEZ は、直流から 2 GHz の中間周波数 (IF) 出力範囲と 81 GHz から 86 GHz の射頻 (RF) 入力範囲の間で動作する、完全統合型システムレベルパッケージ (SiP) 同相/直交 (I/Q) 下変調器です。このキットは、10 dB の小信号変換利得と 30 dBc のミラー抑制を提供します。ADMV7420BCEZ は、低ノイズアンプの後にミラー抑制ミキサーを使用し、このミキサーは 6 倍のローカルオシレーター (LO) アンプで駆動されます。直接変換アプリケーション向けに差動 I と Q ミキサー出力を提供します。または、シングルエンドアプリケーション向けに、外部90°混合と2つの外部180°混合を組み合わせて出力を構成できます。

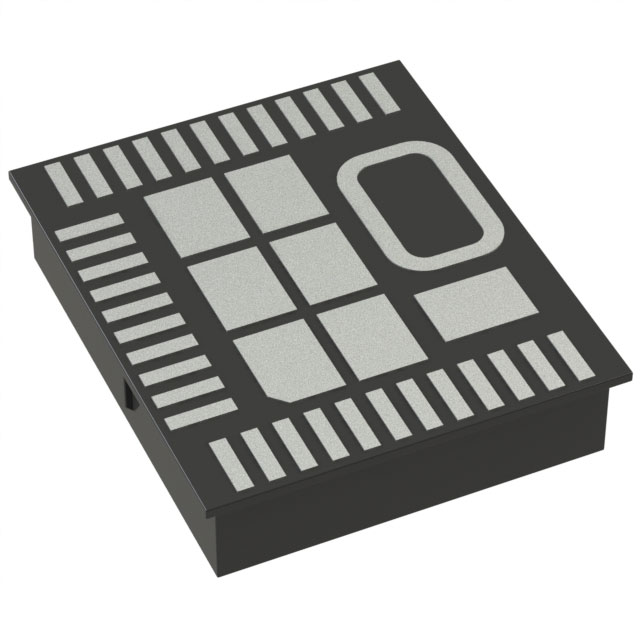

ADMV7420BCEZは、完全統合型の表面実装34端子11 mm × 13 mmチップアレイ小型外形無鉛キャビティ面（LGA_CAV）パッケージを採用しています。ADMV7420BCEZのケース動作温度範囲は−40°Cから+85°Cです。

仕様パラメーター——ADMV7420BCEZ

RF 入力周波数範囲：81 GHz ～ 86 GHz（E バンド）

IF 出力周波数範囲：DC ～ 2 GHz（ベースバンド信号対応）

変換利得：10 dB（典型値）

ミラー抑制：30 dBc（典型値）

ノイズ指数：5 dB（典型値）

入力IP3（3次カットオフ点）：1 dBm（典型値）

入力IP2（2次カットオフ点）：26 dBm（典型値）

入力P1dB（1dB圧縮点）：-5 dBm（典型値）

LO漏れ：< -55 dBm（6×LO駆動）

I/Q振幅不平衡：0.5 dB（典型値）

I/Q 位相不平衡：5°（典型値）

パッケージ：34 端子 LGA_CAV（11×13×3.07 mm）

動作温度範囲：-40°C ～ +85°C（産業用グレード）

特性——ADMV7420BCEZ

低ノイズ設計：5 dB の典型的なノイズ指数を備え、高感度受信アプリケーションに最適。

高ミラー抑制：30 dBc のミラー抑制能力で、信号干渉を低減します。

統合設計：完全統合型の表面実装 34 端子 11 mm × 13 mm LGA_CAV パッケージで、スペースを節約します。

柔軟な出力オプション：差動 I と Q ミキサー出力を提供し、外部ミキサーと組み合わせてシングルエンド出力としても使用可能です。

応用 ——ADMV7420BCEZ

Eバンド通信システム

高容量無線バックホール

テストと測定

航空宇宙と防衛
