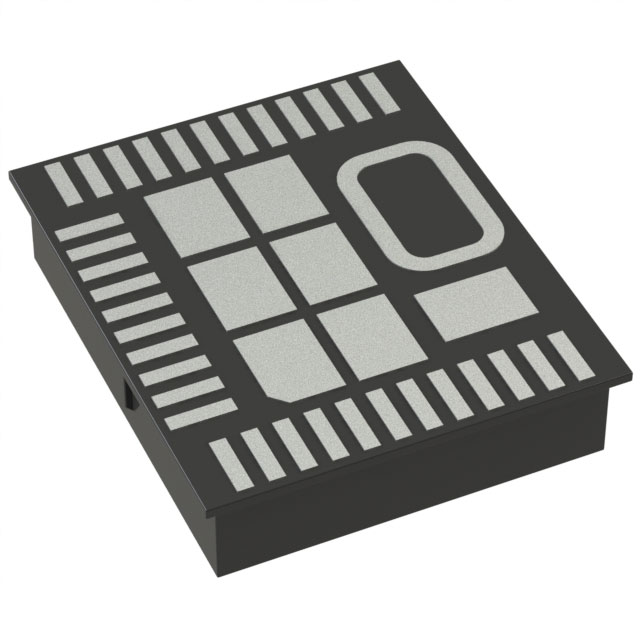

画像はご参考までに、製品仕様を参照してください
< >

商品型番:ADMV7320BCEZ

商品名称:RF混信器

ブランド:ADI

年:25+

パッヶージ:LGA-50

納期:真新しいオリジナル

在庫数量:3000

数量:
オンライン引合

連絡先:

連絡先メールボックス:

連絡先電話:

会社名:

技術パラメータ

メーカー
ADI
モデル
ADMV7320BCEZ
パッヶージ
LGA-50
説明
EバンドアップコンバーターSiP、81 GHzから86 GHz

製品の説明

ADMV7320BCEZは、直流から2 GHzの中間周波数(IF)入力範囲と81 GHzから86 GHzの射頻(RF)出力範囲で動作する、完全統合型システムレベルパッケージ(SiP)同相/直交(I/Q)アップコンバーターです。このキットは、6つのローカルオシレーター (LO) 倍増器で駆動されるミラー抑制ミキサーを採用しています。ミキサーの出力には可変利得アンプ (VGA) とパワーアンプ (PA) が接続され、33 dB(典型値)の変換利得を提供します。差動IとQミキサー入力を提供し、直接変換アプリケーション向けに差動IとQベースバンド波形で駆動可能です。または、シングルエンドアプリケーション向けに外部90°混合と2つの外部180°混合を使用して入力を駆動できます。


ADMV7320BCEZは、完全統合型の表面実装50端子16.00 mm × 14.00 mmチップアレイ小型外形無鉛キャビティ面(LGA_CAV)パッケージを採用しています。ADMV7320BCEZの動作温度範囲は−40°Cから+85°Cです。


ADMV7320BCEZ 仕様パラメーター

1. 基本パラメーター

製造元:Analog Devices Inc.

パッケージ:50-LGA_CAV(16×14 mm、表面実装)

動作温度範囲:-40°C ~ +85°C(産業用グレード)

電源電圧:±5V(LDOレギュレーターと組み合わせて使用)

2. 周波数特性

入力周波数(IF):DC ~ 2 GHz(差動 I/Q 入力)

出力周波数(RF):81 GHz ~ 86 GHz(E バンド)

LO 倍増器:6× ローカルオシレーター(LO)駆動ミラー抑制混信器

3. ゲインと出力性能

最大変換ゲイン:33 dB(典型値)

ゲイン調整範囲:40 dB(最小値)

飽和出力電力(PSAT):26 dBm(ゲイン 23.5 dB 時)

出力3次交調点(OIP3):31 dBm(ゲイン 23.5 dB、POUT=16.5 dBm)

1dB圧縮点(OP1dB):25 dBm(ゲイン 23.5 dB および 19.5 dB 時)

4. 統合機能

内蔵パワー検出器(出力パワー監視用)

内蔵LOエンベロープ検出器(LOゼロ調整用)

差動I/Qミキサー入力(直接変換アプリケーション対応)


ADMV7320BCEZ アプリケーション

Eバンド通信システム

高容量無線バックホール

テストと測定

航空宇宙と防衛
