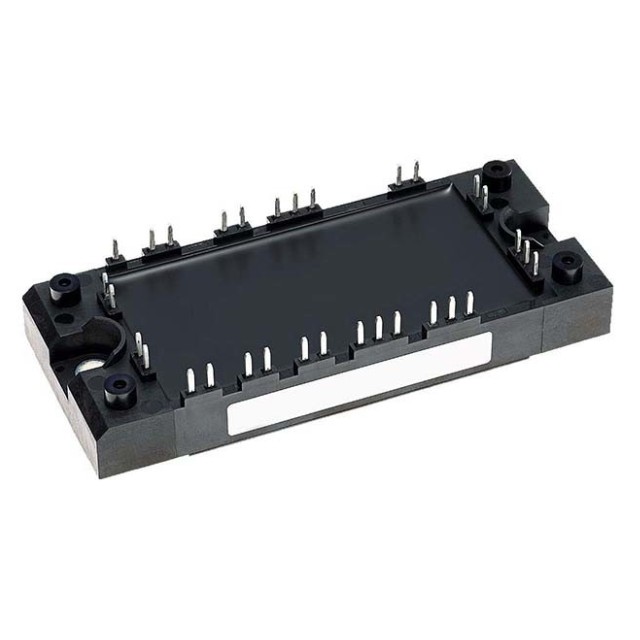

CM35MXUA-24T1 は、三菱電機が提供する T1 シリーズ IGBT モジュールで、NX 型パッケージと CIB トポロジーを採用し、産業用インバーター、サーボドライブ、再生可能エネルギー発電などへの応用に適しています。

このモジュールは第7世代 CSTBT™（キャリアストレージ型溝型ゲートバイポーラトランジスタ）技術を採用し、低スイッチング損失、低導通電圧降下特性を備え、RFCダイオードを統合することで逆回復性能を最適化し、EMIノイズを低減します。

CM35MXUA-24T1 の特徴

第7世代IGBT技術

CSTBT™構造により、導通損失とスイッチング損失を低減し、エネルギー効率を向上。

RFCダイオードにより逆回復特性を最適化し、電圧スパイクを抑制。

CIB（コンバーター・インバーター・ブレーキ）トポロジー

整流器、インバーター、ブレーキユニットを統合し、モータードライブ、インバーターなどへの適用が可能です。

NX 型パッケージの優位性

内部インダクタを前世代製品比で30%低減し、高周波スイッチング性能を最適化。

樹脂絶縁と銅基板の一体化により、熱サイクル寿命を向上させ、長期信頼性を強化。

産業用信頼性

1200V 定格電圧（VCES）、AC690V/DC1000V システムに対応。

35A 定格電流（IC）、中小電力アプリケーションに対応。

2500Vrms 絶縁耐圧（Viso）、工業安全基準に準拠。

技術仕様

型番：CM35MXUA-24T1

パッケージタイプ：NX型（CIB A パッケージ）

定格電圧（VCES）：1200V

定格電流（IC）：35A

絶縁耐圧（Viso）：2500Vrms

IGBT技術：第7世代CSTBT™

ダイオード技術：RFCダイオード

動作温度：-40°C ～ +125°C

CM35MXUA-24T1 典型的な応用例

産業用インバーター：サーボドライブ、PLC制御、エレベーターインバーター。

再生可能エネルギー発電：太陽光発電インバーター、風力発電コンバーター。

UPS電源：データセンター、産業用無停電電源。
