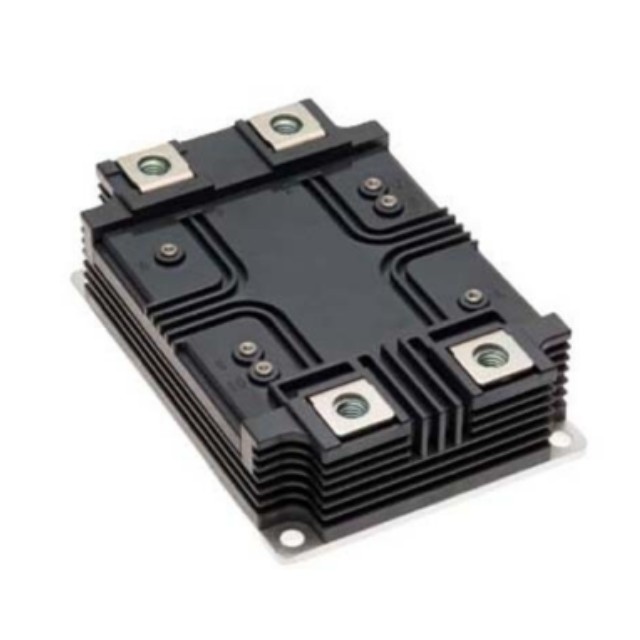

CM450DE-90Xは、三菱電機が開発した4.5kV/450A IGBTパワーモジュールで、HV100パッケージシリーズに属し、ダブルユニットトポロジー構造を採用しています。鉄道、中圧駆動、電力システムなど、高出力アプリケーションに最適です。このモジュールは最新世代のXシリーズチップセット（CSTBT™(III)とRFCダイオードを含む）を採用し、低損失、高速スイッチング、優れた堅牢性などの特徴を備えています。また、MCB基板を採用することで、電力密度と熱管理能力を大幅に向上させています。

CM450DE-90X 製品特性

高電圧/電流仕様：

定格電圧（VCES）：4500V

定格電流（IC）：450A

絶縁耐圧（Viso）：10.2kV

低損失設計：

最適化されたCSTBT™(III) IGBTチップにより、スイッチング損失を低減。

RFCダイオードにより、逆回復損失を低減。

高電力密度：

HV100パッケージを採用し、従来のパッケージに比べて放熱面積を20%削減。

MCB基板を採用し、接合部から筐体までの熱抵抗を30%低減し、放熱効率を向上。

低雑散インダクタンス設計：

最適化された端子配置により、スイッチング損失と電圧スパイクを低減。

高雑散インダクタンス（Ls=400nH）下での安定した動作をサポートし、多段変流器に適用可能。

高耐性：RBSOA（逆バイアス安全動作領域）テストで、定格電流の6倍（2700A）に耐え、損傷なし。

並列接続が容易：最適化されたゲート駆動接続により、複数モジュールの並列接続をサポートし、システム出力拡張性を向上。

CM450DE-90X 典型的な応用例

鉄道牽引変流器

中圧産業用駆動システム

再生可能エネルギー発電（太陽光/風力変流器）

電力システム（HVDC、STATCOM）
