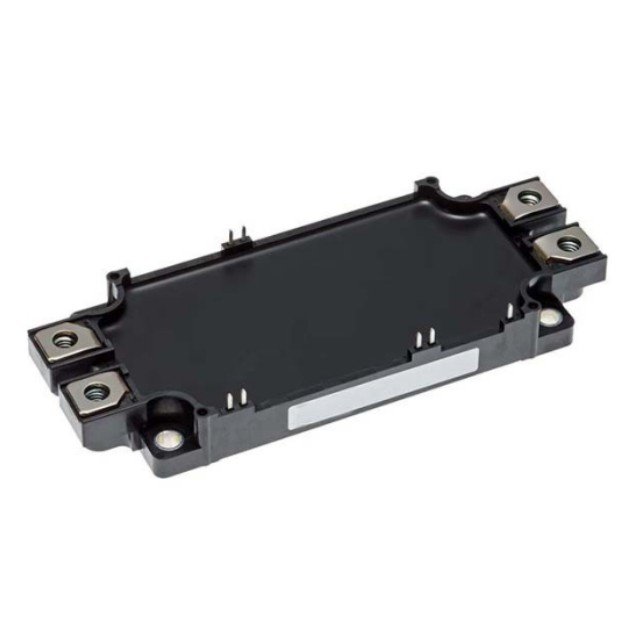

CM200DX-24Sは、三菱電機（Mitsubishi Electric）が発売したNXシリーズIGBTパワーモジュールで、半橋（Half-Bridge）トポロジー構造を採用し、産業用インバーター、サーボドライブ、再生可能エネルギー用インバーターなどへの応用に適しています。このモジュールは第6世代IGBTシリコンチップ技術を採用し、スイッチング損失と導通損失のバランスを最適化しています。また、温度監視用にNTC熱抵抗素子を統合し、RoHS鉛フリー基準に準拠し、UL1557認証を取得しています。

CM200DX-24Sの機能特性

高出力密度設計

1200V/200Aの高耐圧と大電流対応能力を備え、産業用モーター駆動、太陽光発電インバーターなどへの適用が可能です。

ハーフブリッジ（Half-Bridge）トポロジーを採用し、2つのIGBTユニットを統合することで、外部回路の複雑さを3つ削減。

低損失と高効率スイッチング

Vce(sat) = 2.15V @15V, 200Aで導通損失を最適化。

スイッチング周波数≤20kHzで、高周波PWM制御のシーンに適しています。

高信頼性パッケージ

低インダクタンスパッケージ（LV100）により、不要なインダクタンスを低減し、スイッチング過電圧を抑制します。

絶縁耐圧2500Vrms（Viso）で、工業用安全基準に準拠しています。

温度監視と保護

内蔵のNTC熱抵抗素子により、モジュールの温度をリアルタイムで監視し、過熱保護機能をサポートします。

動作温度範囲-40°C～+150°Cで、過酷な工業環境に対応します。

技術仕様

型番：CM200DX-24S

トポロジー：ハーフブリッジ（Half-Bridge）

定格電圧（VCES）：1200V

定格電流（IC）：200A

絶縁耐圧（Viso）：    2500Vrms

Vce(sat) @15V,200A:2.15 V

入力容量（Cies）：20nF @10V

最大電力消費：1500    W

動作温度：-40°C ～ +150°C

パッケージタイプ：モジュール（ベースマウント）

典型的な応用

産業用インバーター（ポンプ、ファン、コンプレッサー駆動）

サーボ制御システム（高ダイナミック応答）

太陽光発電用インバーター（太陽光発電システム）

溶接装置（中・高周波スイッチング電源）
