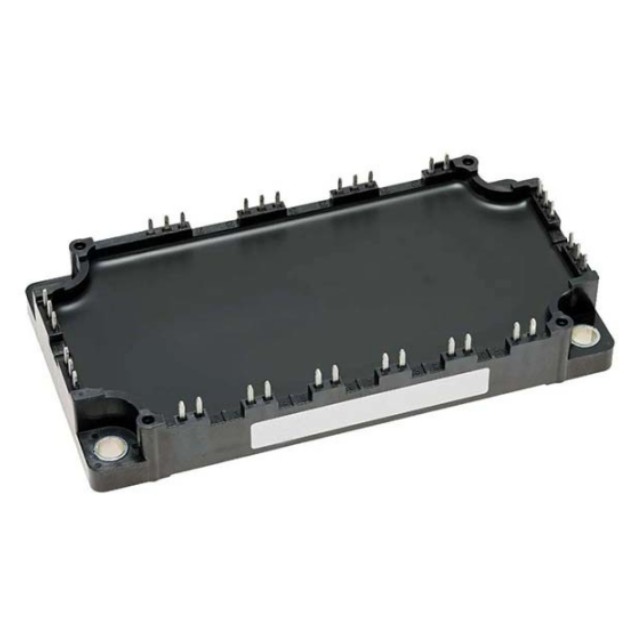

CM150TX-34Tは、三菱電機が開発した高性能IGBTパワーモジュールで、Tシリーズに属し、6-PACK（三相全橋）トポロジー構造を採用しています。工業用インバーター、再生可能エネルギー用インバーター、サーボドライブなど、高出力アプリケーションに最適です。このモジュールは先進のIGBTチップ技術を採用し、1700Vの耐圧と150Aの電流容量を備え、低インダクタンスパッケージ設計を採用することでスイッチング性能を最適化し、高周波PWM制御シーンに適しています。

CM150TX-34Tの機能特性

高出力密度設計

1700V/150Aの高耐圧と大電流能力を備え、産業用モータードライブ、太陽光発電インバーターなどのアプリケーションに最適です。

6-PACK（三相全橋）統合トポロジーを採用し、外部回路の複雑さを軽減し、システムの信頼性を向上させます。

低損失と高効率スイッチング

最適化されたIGBTシリコンチップ技術を採用し、導通損失（Vce(sat)）とスイッチング損失を低減し、全体的なエネルギー効率を向上させます。

高周波PWM制御（≤20kHz）に対応し、サーボドライブ、インバーターなど高ダイナミックレスポンスシステムに適しています。

高信頼性パッケージ

低インダクタンスパッケージ（LV100）を採用し、不要なインダクタンスを低減し、スイッチング過電圧を抑制します。

絶縁耐圧4000Vrms（Viso）で、産業用安全基準に準拠しています。

温度監視と保護

内蔵のNTC熱抵抗素子により、モジュールの温度をリアルタイムで監視し、過熱保護機能をサポートします。

動作温度範囲は-40°C～+150°Cで、過酷な産業環境に対応します。

技術仕様

型番：CM150TX-34T

トポロジー構造：6-PACK（三相全橋）

定格電圧（VCES）：1700    V

定格電流（IC）：150    A

絶縁耐圧（Viso）：    4000    Vrms

スイッチング周波数：≤20kHz

パッケージタイプ：LV100（低インダクタンス設計）

動作温度：-40°C ～ +150°C

準拠規格：RoHS、UL1557
