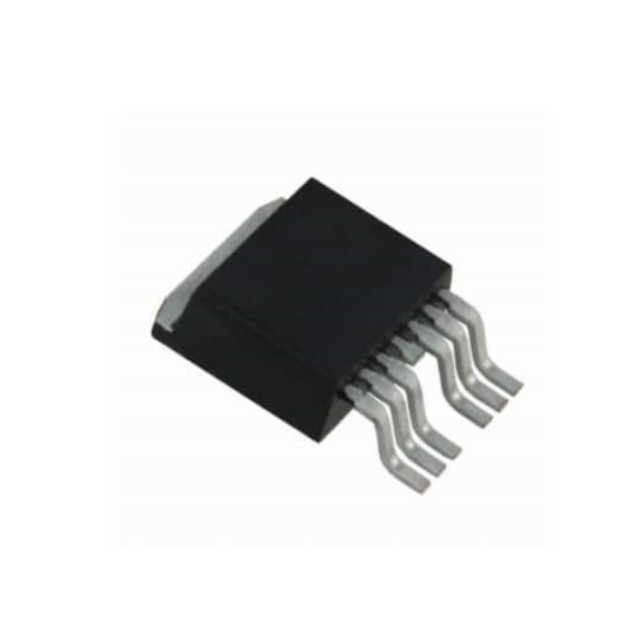

Infineon IPB180P04P403ATMA2 OptiMOS®-P2 車載用 MOSFET は、OptiMOS-P2 および Gen5 技術による P チャネル車載用パワー MOSFET のフルレンジを提供します。

製品特性

シリーズ：車載用、AEC-Q101、OptiMOS®-P2

FETタイプ： Pチャンネル

技術：MOSFET(金属酸化膜)

ドレインソース電圧 (Vdss): 40 V

ドレイン連続電流（Id）：180A（Tc）（25℃時

オン抵抗（Id、Vgs（max）別）：2.8ミリオーム＠100A、10V

異なるIdにおけるVgs(th)（最大）： 4V @ 410µA

ゲート電荷（Qg）：250nC@10V、Vgs（max）別

Vgs (最大): ±20V

入力容量（Ciss）： 17640 pF @ 25 V（最大）、各Vdsにおける

FETの機能:-)

電力損失（最大）：150W（Tc）

動作温度： -55°C ~ 175°C (TJ)

実装タイプ： 表面実装タイプ

サプライヤーデバイスパッケージ： PG-TO263-7-3

パッケージ/ケース: TO-263-7、D²Pak (6リード+タブ)

特長

ハイサイド駆動のためのチャージポンプが不要

シンプルなインターフェース駆動回路

世界最小のRDSon値(40V)

非常に高い突入電流耐性

スイッチング消費電力と伝導電力損失が非常に小さく、熱効率が高い。

堅牢なパッケージ、優れた品質、高い信頼性

標準パッケージ TO-252、TO-263、TO-220、TO-262

想定される用途

モーターブリッジ用ハイサイドMOSFET (ハーフブリッジ、Hブリッジ、三相モーター)

40VのPチャネルをハイサイドデバイスとして使用したチャージポンプを使用しないブリッジ構成

シミュレーション/SPICE-Model
